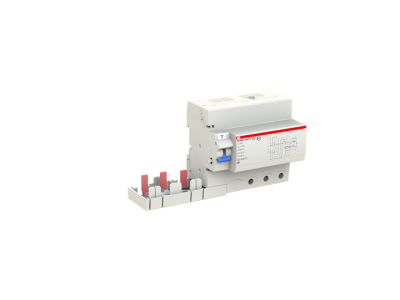

Blok różnicowo-prądowy DDA803 A-63/0,03AP-R, 63A 3P 30mA A, pro M compact | 2CSB803401R1630 ABB

Alternatywny kod produktu: 2CSB803401R1630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA803 A-63/0,03AP-R (symbol 2CSB803401R1630) to urządzenie z serii RCD Block DDA800, zapewniające ochronę przed prądami zwarciowymi do ziemi. Przeznaczony do montażu z wyłącznikami nadprądowymi serii S800 (do 63A), oferuje optymalny balans między bezpieczeństwem a ciągłością zasilania dzięki odporności na niepożądane wyzwolenia. Typ A wykrywa prądy różnicowe o przebiegu sinusoidalnym i pulsującym stałym.

• Prąd znamionowy 63A: Kompatybilny z wyłącznikami nadprądowymi serii S800, zapewniający ochronę obwodów o maksymalnym natężeniu 63A.
• Czułość 30mA: Wykrywa niebezpieczne prądy upływowe, chroniąc użytkowników przed porażeniem oraz instalację przed zwarciami doziemnymi.
• Typ A: Reaguje na prądy różnicowe sinusoidalne i pulsujące stałe – standardowe w instalacjach domowych i przemysłowych.
• Odporność na niepożądane wyzwolenia: Zapewnia ciągłość zasilania, minimalizując ryzyko fałszywych alarmów.
• Montaż z S800: Kompaktowa konstrukcja umożliwiająca łatwą integrację z wyłącznikami modułowymi serii S800.

Zgodność z Normami

Blok różnicowo-prądowy DDA803 spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej i zwarciowej. Posiada oznaczenie CE oraz jest zgodny z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Blok różnicowo-prądowy DDA803 A-63/0,03AP-R znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu ochrony przeciwporażeniowej.

• Instalacje domowe – ochrona gniazd, obwodów oświetleniowych i gniazd zasilających.
• Obwody zasilające urządzenia oczekujące na niskie prądy upływowe (np. sprzęt AGD, narzędzia elektryczne).
• Rozdzielnice przemysłowe – zasilanie maszyn i urządzeń wymagających selektywnej ochrony.
• Instalacje zasilające pomieszczenia mokre (łazienki, kuchnie) – zgodnie z obowiązującymi normami.
• Mniejsze obwody sterownicze i pomiarowe, gdzie wymagana jest ochrona przed prądami upływowymi.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montować na szynie DIN w rozdzielnicy, bezpośrednio z wyłącznikiem nadprądowym serii S800. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Podczas montażu zachować odpowiednie odstępy między sąsiednimi modułami dla zapewnienia prawidłowego chłodzenia. Po montażu konieczne jest przeprowadzenie testu działania przycisku "TEST" oraz pomiaru skuteczności ochrony przeciwporażeniowej.

FAQ

• Jaki typ prądu różnicowego wykrywa ten blok? Typ A – reaguje na prądy sinusoidalne i pulsujące stałe, standardowe w większości instalacji.
• Czy blok DDA803 jest kompatybilny z innymi wyłącznikami niż S800? Produkt zaprojektowany został do współpracy z wyłącznikami serii S800. Zaleca się stosowanie z odpowiednimi modułami tej serii.
• Jakie jest zalecane miejsce montażu w rozdzielnicy? Blok montować na szynie DIN, bezpośrednio z wyłącznikiem nadprądowym serii S800, w miejscu zapewniającym odpowiednie chłodzenie i dostęp do przycisku testowego.
