Blok różnicowo-prądowy DDA803 A-100/0,5, 100A 3P 500mA A, pro M compact | 2CSB803101R4000 ABB

Alternatywny kod produktu: 2CSB803101R4000

Opis i Kluczowe Cechy

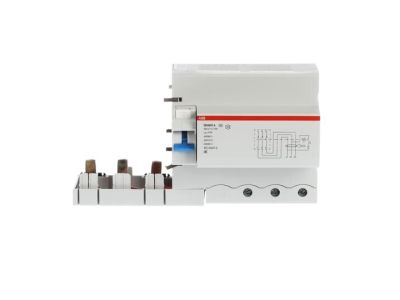

Blok różnicowo-prądowy DDA803 A-100/0,5 (symbol 2CSB803101R4000) to zaawansowane zabezpieczenie różnicowoprądowe typu A o prądzie znamionowym 100A i czułości 500mA. Przeznaczony do montażu z wyłącznikami nadprądowymi serii S800, zapewnia ochronę przed prądami zwarciowymi do ziemi zarówno ludzi, jak i instalacji elektrycznej. Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni.

• Typ A (AC+DC): Wykrywa zarówno przemienne, jak i stałe składowe prądu różnicowego – niezawodna ochrona przed porażeniem nawet przy zasilaniu urządzeń elektronicznych z prostownikami.
• Prąd znamionowy 100A: Kompatybilny z wyłącznikami nadprądowymi serii S800, zapewnia ochronę dla obwodów o dużym obciążeniu.
• Czułość 500mA: Standardowe zabezpieczenie dla instalacji przemysłowych i budynków użyteczności publicznej, redukujące ryzyko pożaru spowodowanego upływem prądu.
• Kompaktowa konstrukcja pro M compact: Umożliwia montaż w ograniczonej przestrzeni rozdzielnicy, zachowując funkcjonalność i niezawodność.
• Montaż z S800: Współpraca z serią wyłączników nadprądowych S800 gwarantuje spójność systemu ochrony instalacji elektrycznej.

Zgodność z Normami

Blok DDA803 spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw unijnych dotyczących ochrony przeciwporażeniowej. Posiada oznakowanie CE i jest zgodny z międzynarodowymi standardami bezpieczeństwa elektroinstalacyjnego.

Zastosowanie

Blok różnicowo-prądowy DDA803 znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu ochrony przeciwporażeniowej i przeciwpożarowej.

• Ochrona obwodów zasilających urządzenia przemysłowe o dużym obciążeniu prądowym.
• Instalacje budynków użyteczności publicznej, biurowców oraz obiektów przemysłowych.
• Ochrona obwodów zasilających maszyny i urządzenia zasilane poprzez układy prostownikowe (np. napędy, zasilacze).
• Współpraca z wyłącznikami nadprądowymi serii S800 w rozdzielnicach niskiego napięcia.

Wskazówki Montażowe

Montaż bloku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Blok należy zamontować na szynie DIN w rozdzielnicy, następnie połączyć z wyłącznikami nadprądowymi serii S800. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w instalacji. Po montażu przeprowadzić testy sprawności działania zgodnie z procedurami producenta.

FAQ

• Czy blok DDA803 może współpracować z innymi seriami wyłączników niż S800? Blok jest dedykowany do montażu z wyłącznikami nadprądowymi serii S800. Współpraca z innymi seriami nie jest rekomendowana ze względu na różnice w konstrukcji i parametrach.
• Jaki jest zakres temperatur pracy bloku? Temperatura pracy nie została określona w dostępnych danych. Zaleca się stosowanie w zakresie temperatur określonych w dokumentacji technicznej wyłączników S800.
• Czy blok wymaga okresowej kalibracji? Standardowe bloki różnicowoprądowe nie wymagają okresowej kalibracji, jednak zaleca się przeprowadzanie okresowych przeglądów instalacji zgodnie z obowiązującymi przepisami.
