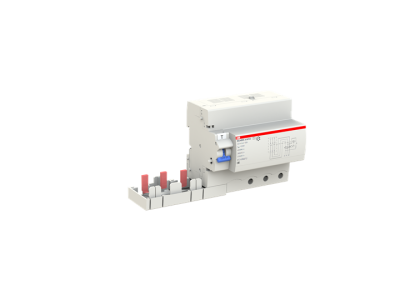

Blok różnicowo-prądowy DDA803 A-100/0,03 AP-R, 100A 3P 30mA A, pro M compact | 2CSB803401R1000 ABB

Alternatywny kod produktu: 2CSB803401R1000

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA803 A-100/0,03 AP-R (symbol 2CSB803401R1000) to zaawansowane urządzenie zabezpieczające klasy A przeznaczone do współpracy z wyłącznikami nadprądowymi serii S800 do 100A. Zaprojektowane w technologii pro M compact, zapewnia ochronę przeciwporażeniową oraz przeciwpożarową poprzez szybkie wykrywanie prądów różnicowych i zwarciowych do ziemi. Ochrona 3-fazowa 100A z czułością 30mA gwarantuje maksymalne bezpieczeństwo instalacji elektrycznych.

• Ochrona 3-fazowa 100A: Zapewnia zabezpieczenie przed prądami zwarciowymi do 100A w układzie trójfazowym, kompatybilne z wyłącznikami nadprądowymi S800.
• Czułość 30mA: Natychmiastowe wykrywanie i wyłączenie w przypadku wystąpienia prądu upływu powyżej 30mA – kluczowe dla ochrony osób przed porażeniem.
• Typ A (AC+A): Wykrywa zarówno prądy sinusoidalne (typ AC), jak i pulsujące prądy stałe (typ A), co chroni przed porażeniem w instalacjach z elektronicznymi zasilaczami.
• Technologia pro M compact: Kompaktowa budowa ułatwia montaż w szafach rozdzielczych i zwalnia cenne miejsce na szynach DIN.
• Odporność na niepożądane wyzwolenia: Zminimalizowane ryzyko fałszywych alarmów dzięki zaawansowanej filtracji zakłóceń, co zapewnia ciągłość zasilania chronionych obwodów.

Zgodność z Normami

Blok DDA803 A-100/0,03 AP-R spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw unijnych dotyczących ochrony przeciwporażeniowej i kompatybilności elektromagnetycznej. Posiada oznakowanie CE i deklarację zgodności.

Zastosowanie

Blok różnicowo-prądowy DDA803 A-100/0,30 AP-R znajduje zastosowanie w rozdzielnicach mieszkaniowych, przemysłowych i obiektach użyteczności publicznej, gdzie wymagana jest wysoka niezawodność ochrony przeciwporażeniowej.

• Ochrona obwodów gniazd wtykowych w instalacjach domowych i biurowych.
• Zabezpieczenie obwodów zasilających urządzenia elektryczne w budynkach użyteczności publicznej.
• Montaż w rozdzielnicach przemysłowych do ochrony maszyn i urządzeń zasilanych trójfazowo.
• Stosowanie w instalacjach zasilanych przez zasilacze impulsowe (typ A chroni przed prądami upływowymi generowanymi przez elektroniczne układy elektroniczne).

Wskazówki Montażowe

Montaż bloku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu. Blok montować na szynie DIN zgodnie z instrukcją producenta, łącząc z wyłącznikami nadprądowymi serii S800. Przed uruchomieniem należy przeprowadzić test wyzwalania przyciskiem TEST oraz sprawdzić poprawność połączeń. W przypadku stosowania w środowiskach przemysłowych z dużymi zakłóceniami elektromagnetycznymi, zaleca się montaż w ekranowanych szafach rozdzielczych.

FAQ

• Czy blok DDA803 współpracuje z wyłącznikami nadprądowymi innych serii? Blok przeznaczony jest do współpracy z wyłącznikami nadprądowymi serii S800 do 100A. W przypadku innych serii należy sprawdzić kompatybilność w dokumentacji technicznej.
• Jaki jest zakres temperatur pracy bloku? Dopuszczalny zakres temperatur pracy nie został podany w danych produktu – zaleca się stosowanie w zakresie -5°C do +40°C lub zgodnie z normami instalacyjnymi.
• Czy blok wymaga dodatkowego zasilania? Blok nie wymaga dodatkowego zasilania – pracuje w trybie pasywnym, wykrywając prądy różnicowe bezpośrednio w chronionym obwodzie.
