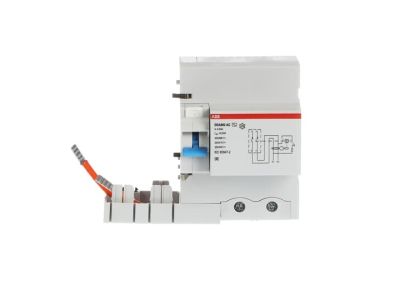

Blok różnicowo-prądowy DDA802AC-63/0,03, 63A 2P 30mA AC, pro M compact | 2CSB802001R1630 ABB

Alternatywny kod produktu: 2CSB802001R1630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA802AC-63/0,03 (symbol 2CSB802001R1630) z serii RCD Block DDA800 to urządzenie przeznaczone do ochrony osób i instalacji elektrycznych przed skutkami zwarć doziemnych. Montowany w połączeniu z wyłącznikami nadprądowymi serii S800 do 63A, zapewnia skuteczną detekcję prądów upływowych o czułości 30mA. Przeznaczony do montażu w instalacjach jednofazowych (2P).

• Czułość 30mA AC: Wysoka ochrona przed porażeniem prądem elektrycznym – natychmiastowe wyłączenie przy wykryciu różnicy prądów powyżej 30mA.
• Prąd znamionowy 63A: Kompatybilny z wyłącznikami nadprądowymi do 63A, zapewniający bezpieczeństwo nawet przy wysokim obciążeniu.
• Typ AC: Wykrywa prądy upływowe o przebiegu sinusoidalnym – standardowe rozwiązanie do większości instalacji odbiorczych.
• Montaż 2-biegunowy (2P): Prosta integracja z układami rozdzielnicowymi i szaf sterowniczych.
• Seria pro M compact: Kompaktowe wymiary ułatwiające instalację w ograniczonej przestrzeni, bez konieczności modernizacji istniejącej aparatury.

Zgodność z Normami

Urządzenie spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej (PN-EN 61008-1, PN-EN 62423) oraz posiada deklarację zgodności CE. Zostało zaprojektowane zgodnie z dyrektywami niskonapięciowymi UE.

Zastosowanie

Blok różnicowo-prądowy DDA802AC-63/0,03 znajduje zastosowanie w instalacjach elektrycznych wymagających ochrony przeciwporażeniowej oraz zabezpieczenia przed zwarciami doziemnymi.

• Instalacje mieszkaniowe i biurowe – ochrona gniazd wtykowych, obwodów oświetleniowych i urządzeń.
• Obwody zasilające urządzenia o wysokim ryzyku porażenia (np. pralki, zmywarki, narzędzia elektryczne).
• Rozdzielnice budynków użyteczności publicznej, gdzie wymagana jest wysoka niezawodność ochrony.
• Układy współpracujące z wyłącznikami nadprądowymi serii S800 – kompletne zabezpieczenie instalacji do 63A.

Wskazówki Montażowe

Montaż bloku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Urządzenie montować w rozdzielnicy na standardowej szynie DIN. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilające. Połączenia należy wykonywać z zachowaniem odpowiedniego momentu dokręcania zacisków zgodnie z zaleceniami producenta. Po montażu przeprowadzić test działania za pomocą przycisku „TEST”.

FAQ

• Jaki jest typ prądu upływowego wykrywanego przez blok DDA802AC-63/0,03? Blok wykrywa prądy upływowe o przebiegu sinusoidalnym (typ AC), które występują w standardowych instalacjach odbiorczych.
• Czy blok współpracuje z wyłącznikami innych serii niż S800? W standardowej konfiguracji przeznaczony jest do montażu z wyłącznikami nadprądowymi serii S800 do 63A. Do współpracy z innymi seriami należy sprawdzić kompatybilność w dokumentacji technicznej.
• Jakie jest maksymalne obciążenie prądowe bloku? Maksymalny prąd znamionowy wynosi 63A, co oznacza, że blok może być stosowany w obwodach zabezpieczanych wyłącznikami do tej wartości.
