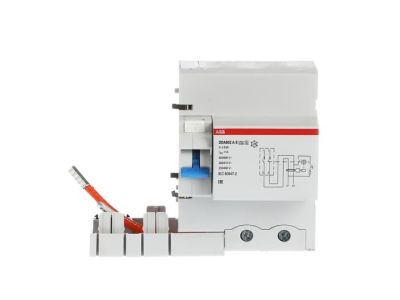

Blok różnicowo-prądowy DDA802 A S-63/1, 63A 2P 1A AS, pro M compact | 2CSB802201R5630 ABB

Alternatywny kod produktu: 2CSB802201R5630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA802 A S-63/1 (symbol 2CSB802201R5630) to wysokiej klasy urządzenie z serii RCD Block przeznaczone do ochrony przeciwporażeniowej i zwarciowej instalacji elektrycznych. Rozwiązanie selektywne z nastawami opóźnienia wyzwolenia zapewnia koordynację z innymi zabezpieczeniami, minimalizując ryzyko nieuzasadnionego wyłączenia. Przeznaczony do montażu w systemach rozdzielnic modułowych na szynie DIN.

• Prąd znamionowy 63A: Zapewnia ochronę obwodów o maksymalnym ciągłym obciążeniu do 63A, przy zachowaniu selektywności z innymi zabezpieczeniami.
• 2 bieguny (2P): Przeznaczony do obwodów jednofazowych, zabezpiecza fazę i neutralny, zapewniając kompleksową ochronę przeciwporażeniową.
• Prąd różnicowy 1A AS (selektywny): Wysoka czułość z opóźnieniem wyzwolenia (typ AS) – idealny do ochrony głównych rozdzielnic, gdzie wymagana jest selektywność względem downstreamowych RCD.
• Selektywny typ A: Chroni przed prądami różnicowymi zarówno sinusoidalnymi, jak i wyprostowanymi pulsującymi, typowymi dla odbiorników zasilanych przez mostki prostownicze (np. zasilacze impulsowe, układy elektroniczne).
• Montaż na szynie DIN: Kompaktowa konstrukcacja ułatwia instalację w rozdzielnicach modułowych, oszczędzając miejsce i zapewniając szybki demontaż.

Zgodność z Normami

Blok spełnia wymagania normy PN-EN 61008-1 oraz PN-EN 62423 dotyczących wyłączników różnicowoprądowych. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami europejskimi.

Zastosowanie

Blok różnicowo-prądowy DDA802 A S-63/1 znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu ochrony przeciwporażeniowej i selektywności działania.

• Główne rozdzielnice w budynkach mieszkalnych i komercyjnych – ochrona przed zwarciami doziemnymi z opóźnieniem wyzwolenia.
• Instalacje przemysłowe z odbiornikami generującymi prądy upływowe (np. napędy falownikowe, zasilacze).
• Systemy zasilania awaryjnego (UPS) i generatory – ochrona przed zwarciami w obwodach krytycznych.
• Ochrona obwodów gniazd w miejscach o podwyższonym ryzyku porażenia (łazienki, kuchnie, warsztaty).

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy zamontować na szynie DIN w rozdzielnicy, z zachowaniem odpowiednich odstępów separacyjnych. Przewody fazowe i neutralny podłączyć zgodnie z oznaczeniami na obudowie (wejście zasilanie, wyjście zabezpieczany obwód). Należy zapewnić odpowiedni moment dokręcania zacisków (zgodnie z zaleceniami producenta). Po montażu przeprowadzić test wyzwolenia przyciskiem "TEST" oraz sprawdzić ciągłość obwodu ochronnego. Przed uruchomieniem instalacji należy przeprowadzić pomiary rezystancji izolacji i skuteczności ochrony przeciwporażeniowej.

FAQ

• Czym różni się typ selektywny AS od standardowego typu A? Typ AS charakteryzuje się celowym opóźnieniem wyzwolenia, co pozwala na koordynację z innymi zabezpieczeniami różnicowoprądowymi w instalacji. Dzięki temu wyłączają się tylko te RCD, które są bezpośrednio zaangażowane w wykrycie zwarcia, minimalizując ryzyko nieuzasadnionego zaniku zasilania.
• Czy blok DDA802 nadaje się do obwodów trójfazowych? Nie – urządzenie jest przeznaczone wyłącznie do obwodów jednofazowych (2P). Do zabezpieczania obwodów trójfazowych należy stosować odpowiednie rozwiązania 4-biegunowe.
• Jaki jest zalecany moment dokręcania zacisków? Moment dokręcania nie został podany w dostępnych danych. Należy stosować się do zaleceń producenta podanych w dokumentacji technicznej produktu.
