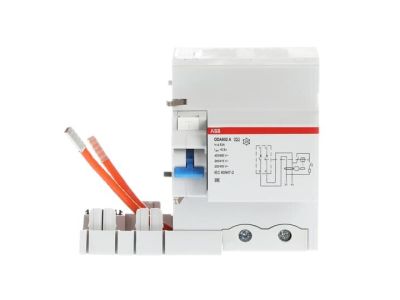

Blok różnicowo-prądowy DDA802 A-63/0,5, 63A 2P 500mA A, pro M compact | 2CSB802101R4630 ABB

Alternatywny kod produktu: 2CSB802101R4630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA802 A-63/0,5 (symbol 2CSB802101R4630) to urządzenie z serii RCD Block przeznaczone do ochrony przeciwporażeniowej i przeciwzwarciowej instalacji elektrycznych. Zaprojektowany do montażu z wyłącznikami nadprądowymi serii S800 do 63A, zapewnia selektywną ochronę przed prądami upływowymi do ziemi. Typ A wykrywa prądy różnicowe o przebiegu sinusoidalnym oraz pulsujące prądy stałe, co zwiększa bezpieczeństwo instalacji.

• Prąd znamionowy 63A: Zapewnia ochronę obwodów o maksymalnym obciążeniu do 63A, kompatybilny z wyłącznikami serii S800.
• Próg zadziałania 500mA: Odpowiedni do ochrony instalacji grupowych, gdzie wymagana jest wyższa czułość niż w przypadku typowych 30mA.
• Typ A (AC+A): Wykrywa zarówno prądy przemienne sinusoidalne, jak i prądy pulsujące stałe, chroniąc przed porażeniem i zwarciami do ziemi.
• 2 bieguny (2P): Przeznaczony do obwodów jednofazowych, zapewnia ochronę zarówno w fazie, jak i neutralnym.
• Montaż na szynie DIN 35mm: Kompaktowa konstrukcja ułatwia instalację w rozdzielnicach, oszczędzając miejsce i uproszczając montaż.

Zgodność z Normami

Blok DDA802 spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej (PN-EN 61008-1, PN-EN 60947-2) i posiada oznaczenie CE. Został zaprojektowany zgodnie z dyrektywami niskonapięciowymi Unii Europejskiej.

Zastosowanie

Blok różnicowo-prądowy DDA802 znajduje zastosowanie w instalacjach elektrycznych wymagających selektywnej ochrony przeciwporażeniowej i przeciwzwarciowej.

• Ochrona instalacji grupowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Zastosowanie w rozdzielnicach z wyłącznikami serii S800 do 63A – współpraca w systemach modułowych.
• Ochrona obwodów gniazdkowych i oświetleniowych przed prądami upływowymi.
• Zastosowanie w instalacjach, gdzie wymagana jest wyższa czułość niż standardowe 30mA (np. w obwodach zasilających urządzenia o dużej mocy).

Wskazówki Montażowe

Montaż bloku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Blok montować na szynie DIN 35mm, podłączając przewody zgodnie z oznaczeniami na urządzeniu (faza, neutralny). Po montażu przeprowadzić test zadziałania przyciskiem TEST. Zaleca się stosowanie odpowiedniego momentu dokręcania przewodów zgodnie z dokumentacją techniczną.

FAQ

• Czy blok DDA802 współpracuje z innymi wyłącznikami niż S800? Blok został zaprojektowany do współpracy z wyłącznikami nadprądowymi serii S800 do 63A. Dla innych serii zaleca się sprawdzenie kompatybilności w dokumentacji producenta.
• Jaka jest różnica między typem A a typem AC? Typ A wykrywa zarówno prądy przemienne sinusoidalne, jak i prądy pulsujące stałe, co zwiększa ochronę przeciwporażeniową w instalacjach z urządzeniami elektronicznymi. Typ AC wykrywa jedynie prądy sinusoidalne.
• Jak często należy przeprowadzać testy działania bloku? Zgodnie z normami, test zadziałania przyciskiem TEST powinien być przeprowadzany okresowo, najlepiej co 6 miesięcy. W przypadku awaryjnego zadziałania należy sprawdzić przyczynę i wymienić blok, jeśli jest uszkodzony.
