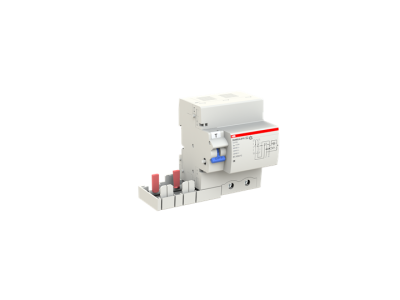

Blok różnicowo-prądowy DDA802 A-63/0,03AP-R, 63A 2P 30mA A, pro M compact | 2CSB802401R1630 ABB

Alternatywny kod produktu: 2CSB802401R1630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA802 A-63/0,03AP-R (symbol 2CSB802401R1630) to zaawansowane urządzenie z serii RCD Block DDA800, przeznaczone do ochrony ludzi i instalacji przed prądami zwarciowymi do ziemi. Charakteryzuje się wysoką odpornością na niepożądane wyzwolenia, co zapewnia ciągłość pracy instalacji przy zachowaniu najwyższego poziomu bezpieczeństwa. Kompatybilny z wyłącznikami nadprądowymi serii S800 do 63A.

• Prąd znamionowy 63A: Zapewnia ochronę obwodów o maksymalnym obciążeniu do 63 amperów, odpowiedni dla instalacji przemysłowych i obiektów użyteczności publicznej.
• Czułość 30mA, typ A: Szybkie wykrywanie prądów upływowych o przebiegu sinusoidalnym i pulsującym, zabezpiecza przed porażeniem i zwarciami do ziemi.
• Selektywny charakterystyka pracy: Pozwala na współpracę z innymi zabezpieczeniami różnicowoprądowymi w instalacji, minimalizując niepożądane wyzwolenia w przypadku zwarć.
• 2 bieguny (2P): Przeznaczony do ochrony obwodów dwuprzewodowych (L+N) w instalacjach jednofazowych.
• Odporność na niepożądane wyzwolenia: Zapewnia niezawodną pracę nawet w środowiskach z zakłóceniami elektromagnetycznymi, typowymi dla obiektów przemysłowych.

Zgodność z Normami

Blok RCD spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej (PN-EN 61008-1, PN-EN 60947-2). Posiada deklarację zgodności CE i jest zaprojektowany zgodnie z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Blok różnicowo-prądowy DDA802 A-63/0,03AP-R znajduje zastosowanie w instalacjach wymagających wysokiego poziomu ochrony przeciwporażeniowej oraz ciągłości zasilania.

• Ochrona instalacji przemysłowych przed zwarciami do ziemi w obwodach o prądzie znamionowym do 63A.
• Zabezpieczenie gniazd wtykowych i obwodów gniazdkowych w budynkach użyteczności publicznej i biurowcach.
• Współpraca z wyłącznikami nadprądowymi serii S800 w rozdzielnicach modułowych – kompleksowa ochrona obwodów.
• Instalacje, w których wymagana jest selektywna ochrona różnicowoprądowa, np. w szpitalach, szkołach czy budynkach wielorodzinnych.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Blok należy zamontować na szynie DIN o szerokości 35mm, współpracując z wyłącznikiem nadprądowym serii S800. Po zamontowaniu należy przeprowadzić test wyzwalania przyciskiem TEST, aby potwierdzić prawidłowe działanie urządzenia. Regularne przeglądy i testy funkcjonalne są zalecane, szczególnie w instalacjach przemysłowych.

FAQ

• Czy blok RCD DDA802 współpracuje z innymi typami wyłączników? Tak, przeznaczony jest do współpracy z wyłącznikami nadprądowymi serii S800 do 63A, tworząc kompleksowy system ochrony.
• Jaka jest maksymalna wartość prądu zwarciowego? Maksymalny prąd zwarciowy nie został podany w dostępnych danych. Zalecamy zapoznanie się z kartą katalogową produktu lub dokumentacją techniczną.
• Czy blok chroni przed zwarciami międzyfazowymi? Blok różnicowoprądowy chroni wyłącznie przed prądami upływowymi do ziemi. Do ochrony przed zwarciami międzyfazowymi należy stosować dodatkowe zabezpieczenia nadprądowe.
