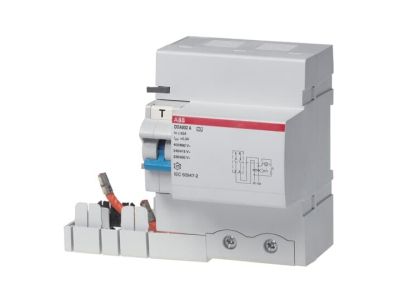

Blok różnicowo-prądowy DDA802 A-100/0,5, 100A 2P 500mA A, pro M compact | 2CSB802101R4000 ABB

Alternatywny kod produktu: 2CSB802101R4000

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA802 A-100/0,5 (symbol 2CSB802101R4000) to zaawansowany moduł ochronny przeznaczony do współpracy z wyłącznikami nadprądowymi serii S800. Przeznaczony do montażu w rozdzielnicach niskonapięciowych, zapewnia skuteczną ochronę przeciwporażeniową i zwarciową w instalacjach elektrycznych do 100A. Typ A (czułość 500mA) gwarantuje detekcję prądów różnicowych AC i pulsujących DC, co czyni go uniwersalnym rozwiązaniem dla wymagających aplikacji.

• Prąd znamionowy 100A: Odpowiedni do zabezpieczenia obwodów o wysokim natężeniu prądu, bez konieczności stosowania dodatkowych modułów.
• Typ A (500mA): Wykrywa zarówno prądy sinusoidalne AC, jak i pulsacyjne DC – kluczowe przy zabezpieczeniu urządzeń elektronicznych i przemysłowych.
• 2 bieguny (2P): Umożliwia ochronę dwuprzewodowych obwodów jednofazowych, co upraszcza konfigurację instalacji.
• Montaż na szynie DIN: Kompaktowa konstrukcja pro M compact ułatwia integrację z aparaturą modułową, oszczędzając miejsce w rozdzielnicy.
• Zgodność z S800: Projektowany do bezpośredniej współpracy z wyłącznikami nadprądowymi serii S800, zapewniając spójne działanie zabezpieczeń.

Zgodność z Normami

Blok DDA802 spełnia wymagania normy PN-EN 61008-1 (RCD) oraz PN-EN 60947-2, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa elektrycznego. Posiada certyfikację CE i spełnia wymogi dyrektyw LVD oraz EMC.

Zastosowanie

Blok różnicowo-prądowy DDA802 znajduje zastosowanie w rozdzielnicach niskonapięciowych, gdzie wymagana jest wysoka niezawodność i skuteczna ochrona przeciwporażeniowa.

• Ochrona obwodów zasilających urządzenia przemysłowe o wysokim poborze mocy.
• Zabezpieczenie instalacji w budynkach użyteczności publicznej, szpitalach czy centrach danych.
• Montaż w układach selektywnych z innymi blokami RCD dla zapewnienia koordynacji ochrony.
• Stosowanie w instalacjach, gdzie wymagana jest detekcja prądów różnicowych zarówno AC, jak i DC (typ A).

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Blok montować na szynie DIN, łącząc z wyłącznikiem nadprądowym serii S800 zgodnie z dokumentacją techniczną. Po zakończeniu montażu przeprowadzić test działania przyciskiem TEST, a następnie sprawdzić poprawność połączeń pod obciążeniem.

FAQ

• Czy blok DDA802 współpracuje z innymi seriami wyłączników niż S800? Blok został zaprojektowany do współpracy z wyłącznikami nadprądowymi serii S800. Dla innych serii konieczne jest sprawdzenie kompatybilności w dokumentacji technicznej.
• Jaki jest czas zadziałania bloku przy prądzie różnicowym 500mA? Czas zadziałania nie został określony w danych produktu. Zgodnie z normą PN-EN 61008-1, dla RCD typu A o czułości 500mA, czas ten wynosi maksymalnie 200ms.
• Czy blok wymaga okresowej kalibracji lub konserwacji? Bloki RCD są urządzeniami bezobsługowymi. Wystarczy okresowe sprawdzanie działania przyciskiem TEST (zalecane co 6 miesięcy) oraz wizualna kontrola stanu połączeń.
