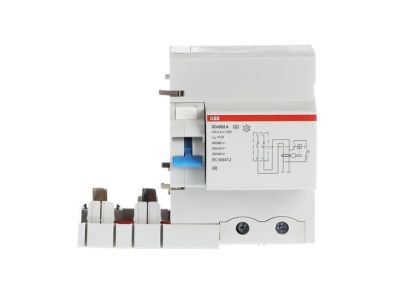

Blok różnicowo-prądowy DDA802 A-100/0,3, 100A 2P 300mA A, pro M compact | 2CSB802101R3000 ABB

Alternatywny kod produktu: 2CSB802101R3000

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA802 A-100/0,3 (symbol 2CSB802101R3000) to kluczowy element zabezpieczający instalacje elektryczne przed prądami upływowymi do ziemi. Przeznaczony do współpracy z wyłącznikami nadprądowymi serii S800 do 100A. Charakteryzuje się wysoką czułością 300mA, co zapewnia skuteczną ochronę zarówno ludzi, jak i urządzeń wrażliwych na prądy różnicowe.

• Prąd znamionowy 100A: Odpowiedni do zabezpieczenia obwodów o średnim i dużym obciążeniu prądowym, np. w rozdzielnicach budynków przemysłowych lub obiektów użyteczności publicznej.
• Czułość 300mA, typ A: Skutecznie wykrywa prądy upływowe o przebiegu sinusoidalnym i pulsacyjnym DC, w tym prądy stałe powstałe w wyniku uszkodzenia układów elektronicznych.
• 2-biegunowa konstrukcja (2P): Umożliwia ochronę dwóch przewodów fazowych w układzie jednofazowym, co jest standardowym rozwiązaniem w większości instalacji.
• Zgodność z serią S800: Zaprojektowany do montażu z wyłącznikami nadprądowymi tej serii, co ułatwia integrację w rozbudowanych systemach zabezpieczeń.
• Wysoka niezawodność: Zapewnia długotrwałą ochronę dzięki solidnej konstrukcji i zgodności z normami bezpieczeństwa.

Zgodność z Normami

Blok DDA802 A-100/0,3 spełnia wymagania normy PN-EN 61008-1 oraz PN-EN 60947-2. Posiada deklarację zgodności CE i jest zaprojektowany zgodnie z wytycznymi dotyczącymi ochrony przeciwporażeniowej oraz kompatybilności elektromagnetycznej.

Zastosowanie

Blok różnicowo-prądowy DDA802 A-100/0,3 znajduje zastosowanie w instalacjach wymagających wysokiego poziomu ochrony przeciwporażeniowej i przeciwpożarowej.

• Ochrona obwodów gniazd wtykowych w budynkach biurowych i użyteczności publicznej.
• Zabezpieczenie linii zasilających urządzenia przemysłowe wrażliwe na prądy upływowe.
• Ochrona przeciwpożarowa w instalacjach o podwyższonym ryzyku zwarć doziemnych.
• Stosowanie w rozdzielnicach budynków mieszkalnych i przemysłowych w połączeniu z wyłącznikami nadprądowymi serii S800.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Blok należy zamontować na szynie DIN, zgodnie z zaleceniami producenta wyłączników serii S800. Przewody fazowe należy podłączyć do zacisków wejściowych bloku, a przewody obciążenia – do zacisków wyjściowych. Dokręcenie śrub zaciskowych powinno odbywać się z zalecanym momentem, zgodnie z dokumentacją techniczną. Po montażu przeprowadzić test działania przyciskiem "TEST" oraz sprawdzić ciągłość obwodu.

FAQ

• Jaka jest różnica między typem AC a typem A? Typ AC wykrywa jedynie prądy upływowe o przebiegu sinusoidalnym, natomiast typ A dodatkowo reaguje na prądy pulsacyjne DC oraz stałe DC, co zwiększa zakres ochrony w instalacjach z urządzeniami elektronicznymi.
• Czy blok DDA802 można stosować w układach trójfazowych? Nie – blok jest przeznaczony do obwodów jednofazowych 2-biegunowych. Do układów trójfazowych wymagane są odpowiednie bloki 4-biegunowe.
• Jakie są typowe przyczyny fałszywych wyzwoleń RCD? Najczęstsze to nieprawidłowe uziemienie, zakłócenia elektromagnetyczne, przeciążenie lub zwarcia w instalacji. Przed wymianą bloku zaleca się przeprowadzenie diagnostyki instalacji.
