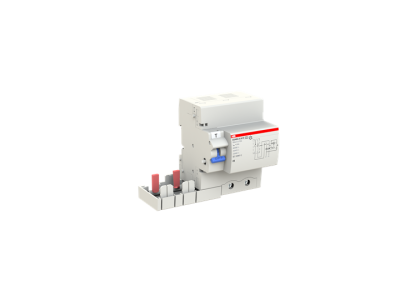

Blok różnicowo-prądowy DDA802 A-100/0,03 AP-R, 100A 2P 30mA A, pro M compact | 2CSB802401R1000 ABB

Alternatywny kod produktu: 2CSB802401R1000

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA802 A-100/0,03 AP-R (symbol 2CSB802401R1000) to zaawansowane urządzenie z zakresu ochrony przeciwporażeniowej i przeciwpożarowej. Przeznaczony do montażu z wyłącznikami nadprądowymi serii S800 do 100A, zapewnia skuteczną ochronę instalacji elektrycznej przed prądami upływowymi do ziemi. Typ AC z czułością 30mA gwarantuje szybkie wykrycie zwarcia i minimalizuje ryzyko porażenia prądem.

• Typ AC z czułością 30mA: Natychmiastowe wyłączenie zasilania przy wykryciu prądu upływowego ≥30mA, zapewniając ochronę przeciwporażeniową.
• Współpraca z wyłącznikami S800 do 100A: Kompatybilność z szeroką gamą aparatury modułowej, umożliwiająca budowę kompleksowych układów zabezpieczeń.
• Odporność na niepożądane wyzwolenia: Zapewnia ciągłość pracy instalacji przy zakłóceniach elektromagnetycznych, redukując ryzyko fałszywych alarmów.
• Konfiguracja 2P (2-biegunowa): Umożliwia ochronę obwodu jednofazowego z neutralnym przewodem, typowe rozwiązanie w instalacjach mieszkaniowych i biurowych.
• Seria RCD Block DDA800: Spójna konstrukcja z gamą bloków różnicowoprądowych, ułatwiająca projektowanie i konserwację układów zabezpieczeń.

Zgodność z Normami

Blok różnicowo-prądowy DDA802 A-100/0,03 AP-R spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej i kompatybilności elektromagnetycznej. Posiada deklarację zgodności CE i jest zaprojektowany zgodnie z normami VDE oraz IEC.

Zastosowanie

Blok różnicowo-prądowy DDA802 A-100/0,03 AP-R znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu bezpieczeństwa przeciwporażeniowego i przeciwpożarowego.

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i biurowych.
• Zabezpieczenie obwodów zasilających urządzenia o wyższej mocy, np. klimatyzatory, pompy, maszyny przemysłowe.
• Montaż w rozdzielnicach budynków użyteczności publicznej, szpitalach i hotelach.
• Współpraca z wyłącznikami nadprądowymi serii S800 w układach selektywnej ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż bloku różnicowoprądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Blok montować na szynie DIN w rozdzielnicy, łącząc go z wyłącznikiem nadprądowym serii S800 za pomocą dedykowanego systemu zatrzaskowego. Po montażu konieczne jest przeprowadzenie testu wyzwalania przy użyciu odpowiedniego testera RCD, aby potwierdzić poprawność działania układu ochronnego.

FAQ

• Jaki jest typ wyzwalania bloku DDA802? Blok wyposażony jest w wyłącznik typu AC, który reaguje na prądy upływowe o przebiegu sinusoidalnym (typowe dla zwarć doziemnych w instalacjach jednofazowych).
• Czy blok można stosować z innymi seriami wyłączników nadprądowych? Produkt przeznaczony jest do współpracy z wyłącznikami serii S800 do 100A. Zastosowanie z innymi seriami może wymagać dodatkowych adapterów lub modyfikacji układu.
• Jak przeprowadzić test wyzwalania bloku? Po montażu należy użyć testera RCD, który symuluje prąd upływowy 30mA. Prawidłowo działający blok powinien wyłączyć zasilanie chronionego obwodu. Test należy przeprowadzać okresowo zgodnie z zaleceniami norm.
