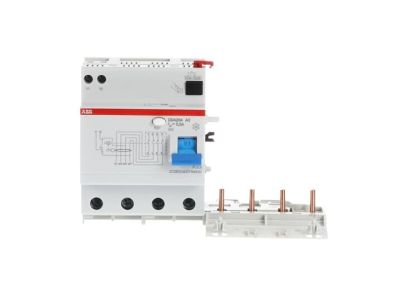

Blok różnicowo-prądowy DDA204 AC-63/0,5, 63A 4P 500mA AC, pro M compact | 2CSB204001R4630 ABB

Alternatywny kod produktu: 2CSB204001R4630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA204 AC-63/0,5 (symbol 2CSB204001R4630) to kompaktowe urządzenie z serii DDA200 przeznaczone do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Chroni instalację przed skutkami sinusoidalnych prądów upływowych, zapewniając ochronę przeciwporażeniową (czułość 30 mA) oraz dodatkową ochronę przed dotykiem bezpośrednim. Charakteryzuje się prądem znamionowym 63A i czterema biegunami, co umożliwia zastosowanie w instalacjach trójfazowych.

• Ochrona przeciwporażeniowa 30 mA: Zapewnia szybkie wyłączenie zasilania w przypadku zagrożenia porażeniem prądem elektrycznym, minimalizując ryzyko obrażeń u użytkowników.
• Prąd znamionowy 63A: Przeznaczony do zasilania obwodów o wysokim obciążeniu, np. w instalacjach przemysłowych, komercyjnych lub mieszkaniowych zasilanych zasilaczem 400V.
• 4-biegunowa konstrukcja: Umożliwia zastosowanie w instalacjach trójfazowych z neutralnym, zapewniając kompleksową ochronę wszystkich przewodów fazowych.
• Prąd znamionowy różnicowy 500 mA: Zapobiega fałszywym wyzwalaniom przy niewielkich prądach upływowych, jednocześnie reagując na zagrożenia zwarciowe.
• Montaż z seriami S200/S300P: Kompatybilność z popularnymi wyłącznikami nadprądowymi ułatwia projektowanie i modernizację instalacji elektrycznych.

Zgodność z Normami

Blok DDA204 spełnia wymagania normy PN-EN 61008-1 dotyczącej wyłączników różnicowoprądowych oraz dyrektyw Unii Europejskiej w zakresie bezpieczeństwa elektrycznego. Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi przepisami.

Zastosowanie

Blok różnicowo-prądowy DDA204 znajduje szerokie zastosowanie w instalacjach wymagających ochrony przeciwporażeniowej oraz ograniczenia prądów upływowych.

• Instalacje mieszkaniowe – ochrona obwodów gniazd wtykowych, zasilaczy oraz urządzeń AGD.
• Obiekty komercyjne – biurowce, hotele, centra handlowe, gdzie wymagana jest wysoka niezawodność instalacji.
• Przemysł – ochrona maszyn i urządzeń zasilanych z sieci 400V, w tym obwodów siłowych i sterowniczych.
• Modernizacja istniejących instalacji – montaż z wyłącznikami serii S200/S300P ułatwia wymianę na blok RCD bez konieczności wymiany całej aparatury.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Blok montuje się w rozdzielnicy na szynie DIN, łącząc go z wyłącznikiem nadprądowym serii S200 lub S300P. Przewody fazowe i neutralny należy podłączyć zgodnie z oznaczeniami na urządzeniu. Po montażu należy przeprowadzić test działania przyciskiem „TEST” i sprawdzić poprawność działania w warunkach rzeczywistych. Regularna konserwacja obejmuje czyszczenie i weryfikację stanu styków oraz mechanizmu wyzwalającego.

FAQ

• Czy blok DDA204 posiada ochronę przed zwarciami? Blok różnicowo-prądowy nie pełni funkcji ochrony zwarciowej – służy wyłącznie do wykrywania prądów upływowych. Do ochrony zwarciowej należy stosować wyłączniki nadprądowe serii S200/S300P.
• Jaki jest typ prądu upływowego, na który reaguje blok? Blok DDA204 chroni przed sinusoidalnymi prądami zmiennymi AC (typu A), co obejmuje większość typowych obciążeń w instalacjach elektrycznych.
• Czy blok można stosować w instalacjach jednofazowych? Tak, blok czterobiegunowy może być stosowany w instalacjach jednofazowych przez podłączenie przewodów fazowego i neutralnego do dwóch biegunów, pozostawiając nieużywane wolne.
