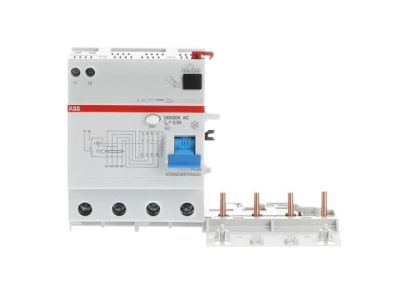

Blok różnicowo-prądowy DDA204 AC-63/0,3, 63A 4P 300mA AC, pro M compact | 2CSB204001R3630 ABB

Alternatywny kod produktu: 2CSB204001R3630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA204 AC-63/0,3 (symbol 2CSB204001R3630) to kompaktowe urządzenie z serii pro M compact, zaprojektowane do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przeciwporażeniową poprzez wykrywanie sinusoidalnych prądów ziemnozwarciowych oraz dodatkową ochronę przed dotykiem bezpośrednim przy czułości 30 mA. Idealny do instalacji w układach 4-biegunowych o prądzie znamionowym 63A.

• Czułość 30 mA (AC): Zapewnia skuteczną ochronę przed porażeniem prądem elektrycznym, spełniając wymagania norm bezpieczeństwa w instalacjach mieszkaniowych i przemysłowych.
• Prąd znamionowy 63A: Przeznaczony do zabezpieczenia obwodów o maksymalnym obciążeniu do 63A, co czyni go uniwersalnym w instalacjach o średnim i dużym zapotrzebowaniu na moc.
• 4-biegunowa konstrukcja: Umożliwia zabezpieczenie układów trójfazowych z przewodem neutralnym, zapewniając kompleksową ochronę przeciwporażeniową w instalacjach przemysłowych.
• Montaż na szynie DIN: Kompaktowe wymiary i system mocowania ułatwiają instalację w rozdzielnicach elektrycznych, oszczędzając miejsce i upraszczając montaż.
• Kompatybilność z seriami S200/S300P: Zapewnia płynną integrację z wyłącznikami nadprądowymi tej samej serii, umożliwiając budowę spójnych i efektywnych układów zabezpieczeń.

Zgodność z Normami

Blok różnicowo-prądowy DDA204 spełnia wymagania normy PN-EN 61008-1 (RCD typu AC) oraz innych odpowiednich dyrektyw unijnych. Posiada oznaczenie CE, co potwierdza zgodność z europejskimi wymaganiami dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Blok RCD DDA204 znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających skutecznej ochrony przeciwporażeniowej, zarówno w nowych projektach, jak i modernizacjach istniejących układów.

• Instalacje mieszkaniowe – zabezpieczenie gniazd wtyczkowych, obwodów oświetleniowych oraz dedykowanych obwodów (np. pralek, zmywarek).
• Obiekty komercyjne – biura, sklepy, hotele, gdzie wymagana jest ochrona przeciwporażeniowa w obwodach zasilających gniazda i urządzenia.
• Przemysł – zabezpieczenie maszyn i urządzeń elektrycznych w halach produkcyjnych, magazynach oraz systemach automatyki.
• Obiekty użyteczności publicznej – szkoły, szpitale, budynki użyteczności publicznej, gdzie priorytetem jest bezpieczeństwo użytkowników.
• Instalacje trójfazowe z przewodem neutralnym – ochrona w układach zasilania maszyn, agregatów prądotwórczych i innych urządzeń przemysłowych.

Wskazówki Montażowe

Montaż bloku RCD powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionej instalacji. Blok należy zamontować na szynie DIN w rozdzielnicy, a następnie odpowiednio połączyć z wyłącznikami nadprądowymi serii S200/S300P. Po zamontowaniu należy przeprowadzić test funkcjonalny przyciskiem „TEST” w celu weryfikacji poprawności działania. Regularne przeglądy i testy okresowe są zalecane zgodnie z wymaganiami normy PN-EN 61008-1.

FAQ

• Czy blok RCD DDA204 chroni przed prądami stałymi? Nie – blok DDA204 jest typu AC, co oznacza, że chroni wyłącznie przed sinusoidalnymi prądami ziemnozwarciowymi zmiennymi. Do ochrony przed prądami stałymi wymagany jest blok typu A lub B.
• Jakie wyłączniki nadprądowe są kompatybilne z blokiem DDA204? Blok jest przeznaczony do współpracy z wyłącznikami nadprądowymi serii S200 i S300P tej samej klasy prądowej.
• Jak przeprowadzić test funkcjonalny bloku RCD? Naciśnij przycisk „TEST” na przedniej części bloku – powinien on spowodować wyzwolenie i odłączenie zasilania. Jeśli blok nie zareaguje, należy go wymienić.
