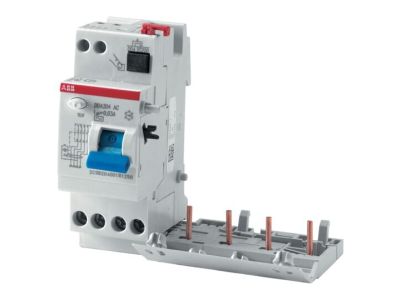

Blok różnicowo-prądowy DDA204 AC-63/0,03 110V, 63A 4P 30mA AC, pro M compact | 2CSB204099R1630 ABB

Alternatywny kod produktu: 2CSB204099R1630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA204 (symbol 2CSB204099R1630) typu AC o prądzie znamionowym 63A i czułości 30mA to zaawansowane urządzenie ochronne przeznaczone do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia skuteczną ochronę przeciwporażeniową przed sinusoidalnymi prądami upływowymi oraz dodatkową ochronę przed dotykiem pośrednim. Zaprojektowany do pracy z napięciem roboczym testu obwodu 110V, znajduje zastosowanie w instalacjach przemysłowych i morskich.

• Typ AC: Wykrywa i reaguje na sinusoidalne prądy upływowe – standardowe zabezpieczenie w instalacjach elektrycznych.
• Prąd znamionowy 63A: Przeznaczony do współpracy z obwodami o obciążeniu do 63A, dostosowany do zasilania mocnych odbiorników.
• Czułość 30mA: Wysoka czułość zwarciowa chroni przed porażeniem elektrycznym, spełniając wymogi ochrony przeciwporażeniowej.
• 4-biegunowe wykonanie (4P): Zapewnia równoczesną ochronę wszystkich przewodów fazowych i neutralnego w instalacjach trójfazowych.
• Napięcie testowe 110V: Dostosowany do pracy w instalacjach wymagających napięcia testowego 110V – odpowiedni dla specyficznych aplikacji przemysłowych i morskich.

Zgodność z Normami

Blok DDA204 spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej i kompatybilności elektromagnetycznej. Został zaprojektowany zgodnie z normami PN-EN 61008-1 oraz PN-EN 60947-2. Posiada deklarację zgodności CE, potwierdzającą spełnienie wszystkich wymaganych dyrektyw unijnych.

Zastosowanie

Blok różnicowo-prądowy DDA204 przeznaczony jest do instalacji wymagających wysokiego poziomu ochrony przeciwporażeniowej, szczególnie w trudnych warunkach środowiskowych.

• Instalacje przemysłowe – ochrona maszyn i urządzeń zasilanych prądem trójfazowym.
• Obiekty morskie – spełnia wymagania dotyczące ochrony przeciwporażeniowej w warunkach wysokiej wilgotności i agresywnym środowisku.
• Hale produkcyjne i magazyny – zabezpieczenie obwodów zasilających duże moce.
• Systemy automatyki i sterowania – ochrona wrażliwych układów elektronicznych przed skutkami prądów upływowych.

Wskazówki Montażowe

Montaż bloku różnicowo-prądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w całym obwodzie. Urządzenie montuje się na szynie DIN, współpracując z wyłącznikami nadprądowymi serii S200 lub S300P. Przed podłączeniem należy upewnić się o prawidłowym doborze prądu znamionowego i czułości. Przewody fazowe i neutralny należy podłączyć zgodnie z oznakowaniem na urządzeniu. Po montażu przeprowadzić test działania przyciskiem TEST.

FAQ

• Czy blok DDA204 współpracuje z wyłącznikami innych serii? Blok przeznaczony jest do współpracy wyłącznie z wyłącznikami nadprądowymi serii S200 i S300P. Inne serie mogą nie zapewnić prawidłowej współpracy.
• Jakie jest napięcie znamionowe pracy bloku? Napięcie znamionowe pracy wynosi 230V/400V (zależnie od konfiguracji), natomiast napięcie testowe obwodu wynosi 110V.
• Czy blok DDA204 chroni przed zwarciem? Blok różnicowo-prądowy nie pełni funkcji ochrony zwarciowej – służy wyłącznie do wykrywania prądów upływowych. Do ochrony zwarciowej należy stosować odpowiednie wyłączniki nadprądowe.
