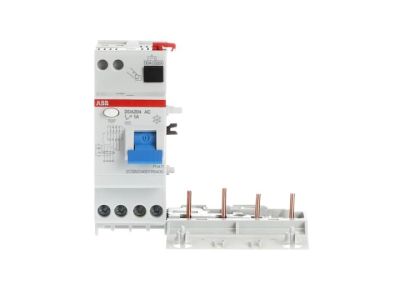

Blok różnicowo-prądowy DDA204 AC-40/1, 40A 4P 1A AC, pro M compact | 2CSB204001R5400 ABB

Alternatywny kod produktu: 2CSB204001R5400

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA204 (symbol 2CSB204001R5400) to zaawansowane zabezpieczenie przeciwporażeniowe i przeciwzwarciowe, zaprojektowane do współpracy z wyłącznikami nadprądowymi serii S200 i S300P. Urządzenie zapewnia ochronę przed sinusoidalnymi prądami ziemnozwarciowymi oraz dodatkową ochronę przed dotykiem pośrednim i bezpośrednim (czułość 30 mA), co czyni je niezbędnym elementem w instalacjach wymagających wysokiego poziomu bezpieczeństwa.

• Zakres prądowy 40A: Przeznaczony do zabezpieczania obwodów o maksymalnym prądzie roboczym 40A, zapewniając skuteczną ochronę linii zasilających.
• 4-biegunowa konstrukcja (4P): Umożliwia monitorowanie i odłączanie wszystkich przewodów fazowych w instalacjach trójfazowych z neutralnym, co gwarantuje kompleksową ochronę przeciwporażeniową.
• Czułość 30 mA AC: Wysoka czułość detekcji różnicowoprądowej minimalizuje ryzyko porażenia prądem elektrycznym i zapewnia szybkie odłączenie w przypadku wystąpienia zwarcia doziemnego.
• Zgodność z seriami S200/S300P: Zaprojektowany do montażu na szynie DIN z wyłącznikami nadprądowymi, co ułatwia integrację w rozdzielnicach modułowych.
• Ochrona przeciwporażeniowa i przeciwzwarciowa: Łączy funkcje RCD (ochrony przeciwporażeniowej) i dodatkowe zabezpieczenia zwarciowe, zwiększając niezawodność instalacji.

Zgodność z Normami

Blok DDA204 spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej i przeciwzwarciowej, w tym normy PN-EN 61008-1, PN-EN 60947-2 oraz dyrektyw unijnych. Posiada oznakowanie CE i deklarację zgodności.

Zastosowanie

Blok różnicowo-prądowy DDA204 znajduje zastosowanie w instalacjach wymagających wysokiego poziomu bezpieczeństwa przeciwporażeniowego, zarówno w budownictwie mieszkaniowym, komercyjnym, jak i przemysłowym.

• Instalacje mieszkaniowe: ochrona gniazd wtykowych, obwodów oświetleniowych i urządzeń AGD przed prądami upływowymi.
• Obiekty komercyjne: biura, sklepy, hotele – ochrona obwodów zasilających urządzenia biurowe i oświetlenie.
• Przemysł: zabezpieczenie maszyn i urządzeń wymagających ochrony przeciwporażeniowej w warunkach wysokiego ryzyka.
• Instalacje trójfazowe z neutralnym: ochrona linii zasilających w budynkach użyteczności publicznej i zakładach przemysłowych.

Wskazówki Montażowe

Montaż bloku DDA204 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy zamontować na szynie DIN obok wyłącznika nadprądowego serii S200 lub S300P, zachowując odpowiednie odstępy izolacyjne. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionej instalacji. Połączenia należy wykonywać zgodnie z oznaczeniami na urządzeniu: przewód neutralny (N) do odpowiedniego zacisku, a przewody fazowe (L1, L2, L3) do zacisków fazowych. Po montażu przeprowadzić test działania przyciskiem TEST – urządzenie powinno natychmiast odłączyć zasilanie.

FAQ

• Czy blok DDA204 wymaga dodatkowego zasilania? Nie – blok działa samoczynnie, reagując na prądy upływowe bez konieczności zewnętrznego zasilania.
• Jaka jest maksymalna obciążalność prądowa? Maksymalny prąd roboczy wynosi 40A, co oznacza, że blok przeznaczony jest do zabezpieczania obwodów o prądzie znamionowym nieprzekraczającym 40A.
• Czy urządzenie nadaje się do instalacji trójfazowych? Tak – blok DDA204 jest wyposażony w cztery bieguny, co umożliwia monitorowanie i ochronę wszystkich przewodów fazowych w instalacjach trójfazowych z neutralnym.
