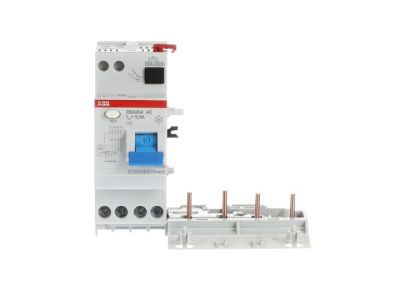

Blok różnicowo-prądowy DDA204 AC-40/0,5, 40A 4P 500mA AC, pro M compact | 2CSB204001R4400 ABB

Alternatywny kod produktu: 2CSB204001R4400

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA204 AC-40/0,5 (symbol 2CSB204001R4400) o prądzie znamionowym 40A i czułości 500mA AC to zaawansowane rozwiązanie zabezpieczające do współpracy z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przeciwporażeniową oraz przeciwpożarową poprzez wykrywanie sinusoidalnych prądów upływowych. 4-biegunowa konstrukcja umożliwia ochronę układów trójfazowych z neutralnym.

• Czułość 500mA AC: Ochrona przeciwpożarowa – wykrywa prądy upływowe mogące stanowić zagrożenie pożarowe w instalacjach o dużym obciążeniu.
• 4-biegunowa budowa: Zapewnia kompleksową ochronę w układach trójfazowych z neutralnym, typowych dla instalacji przemysłowych i części komercyjnych.
• Montaż na szynie DIN: Kompaktowa konstrukcja "pro M compact" umożliwia szybki i prosty montaż w rozdzielnicach elektrycznych.
• Ochrona przeciwporażeniowa: Dodatkowa ochrona przed dotykiem pośrednim i bezpośrednim dzięki wysokiej czułości działania.
• Kompatybilność z seriami S200/S300P: Zapewnia płynną integrację z szeroką gamą wyłączników nadprądowych tej samej serii.

Zgodność z Normami

Blok RCD DDA204 spełnia wymogi norm europejskich dotyczących ochrony przeciwporażeniowej i przeciwpożarowej. Posiada deklarację zgodności CE oraz jest zgodny z normami IEC 61008-1 i EN 62423. Produkt przeznaczony do stosowania w instalacjach zgodnych zdyrektywami Unii Europejskiej.

Zastosowanie

Blok różnicowo-prądowy DDA204 AC-40/0,5 przeznaczony jest do ochrony instalacji elektrycznych w różnych typach obiektów.

• Instalacje przemysłowe – ochrona maszyn i urządzeń o wysokim poborze mocy.
• Obiekty komercyjne – centra handlowe, biurowce, hotele zasilane układami trójfazowymi.
• Budynki mieszkalne – zabezpieczenie mieszkań wielorodzinnych z instalacją 4-żyłową.
• Obiekty użyteczności publicznej – szkoły, szpitale, centra danych wymagające wysokiego poziomu ochrony.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Blok montować na szynie DIN w rozdzielnicy głównej lub podrozdzielnicy. Przed rozpoczęciem prac należy odłączyć napięcie. Połączenia wykonywać zgodnie z dokumentacją techniczną – faza L1-L3 oraz neutralny N do odpowiednich zacisków. Po montażu przeprowadzić test działania przyciskiem "TEST" w celu weryfikacji poprawności funkcjonowania RCD. Regularnie sprawdzać działanie układu zgodnie z zaleceniami producenta dokumentacji.

FAQ

• Jaka jest maksymalna obciążalność prądowa bloku RCD? Blok DDA204 AC-40/0,5 posiada prąd znamionowy 40A, co oznacza, że może być stosowany w obwodach o maksymalnym obciążeniu 40A.
• Czy blok wymaga dodatkowego zabezpieczenia? Tak – blok RCD współpracuje z wyłącznikami nadprądowymi serii S200 lub S300P, które pełnią funkcję zabezpieczenia zwarciowego i przeciążeniowego.
• Jak często należy przeprowadzać test RCD? Zaleca się przeprowadzać test działania co 6 miesięcy przyciskiem "TEST". Częstotliwość może być regulowana przez lokalne przepisy lub specyfikę instalacji.
