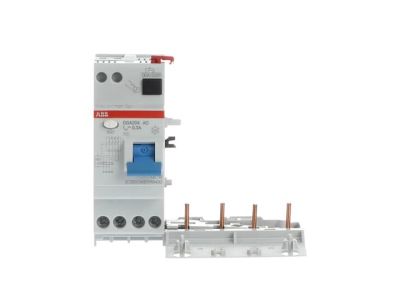

Blok różnicowo-prądowy DDA204 AC-40/0,3, 40A 4P 300mA AC, pro M compact | 2CSB204001R3400 ABB

Alternatywny kod produktu: 2CSB204001R3400

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA204 AC-40/0,3 (symbol 2CSB204001R3400) to wysokiej klasy element zabezpieczający przeznaczony do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Chroni przed sinusoidalnymi prądami ziemnozwarciowymi, zapewniając ochronę przeciwporażeniową w instalacjach niskiego napięcia. Charakteryzuje się czułością 300mA AC i czterema biegunami, co umożliwia zabezpieczenie obwodów trójfazowych.

• Cztery bieguny (4P): Zapewnia kompleksową ochronę obwodów trójfazowych i neutralnych, eliminując ryzyko zwarć doziemnych w instalacjach przemysłowych i komercyjnych.
• Prąd znamionowy 40A: Odpowiedni do zabezpieczania średnich obwodów energetycznych, gdzie wymagana jest wysoka obciążalność prądowa.
• Czułość 300mA AC: Ochrona przeciwporażeniowa z opóźnieniem czasowym, zapobiegająca fałszywym wyzwoleniom w warunkach zakłóceń.
• Zgodność z wyłącznikami S200/S300P: Idealne uzupełnienie dla modułowej aparatury Eaton, zapewniające spójność systemu zabezpieczeń.
• Ochrona przeciwporażeniowa i przeciwpożarowa: Wykrywa niebezpieczne prądy upływowe, minimalizując ryzyko porażenia prądem i pożaru spowodowanego zwarciem doziemnym.

Zgodność z Normami

Blok DDA204 spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw Unii Europejskiej dotyczących aparatury modułowej. Posiada deklarację zgodności CE, potwierdzającą bezpieczeństwo użytkowania w instalacjach elektrycznych.

Zastosowanie

Blok różnicowo-prądowy DDA204 AC-40/0,3 znajduje zastosowanie w instalacjach wymagających zaawansowanej ochrony przeciwporażeniowej i przeciwpożarowej.

• Instalacje mieszkaniowe – zabezpieczenie obwodów gniazd wtykowych i oświetlenia.
• Obiekty komercyjne – biura, sklepy, hotele, gdzie wymagana jest ochrona wrażliwych urządzeń elektronicznych.
• Przemysłowe układy zasilania – zabezpieczenie maszyn i urządzeń o podwyższonym ryzyku zwarć doziemnych.
• Pomieszczenia o zwiększonym zagrożeniu porażeniem – pompy, wentylatory, oświetlenie zewnętrzne.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w chronionej instalacji. Moduł należy zamontować na szynie TH35, zgodnie z oznaczeniami L1, L2, L3, N i PE. Przed podłączeniem przewodów należy upewnić się, że ich przekrój odpowiada prądowi znamionowemu 40A. Po montażu przeprowadzić test działania przyciskiem "TEST" w obecności osób niebędących pod napięciem. Regularne przeglądy stanu technicznego zalecane co 6-12 miesięcy.

FAQ

• Czy blok DDA204 można stosować w obwodach trójfazowych? Tak, dzięki czterem biegunom (4P) moduł zapewnia ochronę obwodów trójfazowych i neutralnych w instalacjach 400V.
• Jaka jest różnica między czułością 300mA a 30mA? Czułość 300mA zapewnia ochronę przeciwpożarową z opóźnieniem czasowym, chroniąc przed zwarciami doziemnymi bez fałszywych wyzwoleń. Dla ochrony przeciwporażeniowej osób stosuje się czułości poniżej 30mA.
• Czy blok współpracuje z innymi wyłącznikami nadprądowymi? Tak, dedykowany do współpracy z wyłącznikami serii S200 i S300P, tworząc spójny system zabezpieczeń Eaton.
