Blok różnicowo-prądowy DDA204 AC-40/0,03, 40A 4P 30mA AC, pro M compact | 2CSB204001R1400 ABB

Alternatywny kod produktu: 2CSB204001R1400

Opis i Kluczowe Cechy

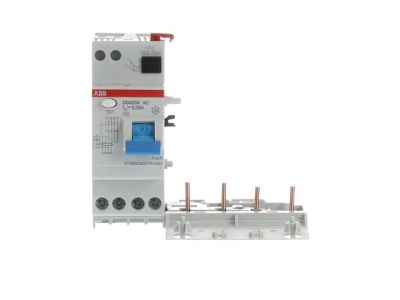

Blok różnicowoprądowy DDA204 AC-40/0,03 (symbol 2CSB204001R1400) to kompaktowy moduł 4-biegunowy o prądzie znamionowym 40A i czułości 30mA, zaprojektowany do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Chroni przed sinusoidalnymi prądami upływowymi, zwarciami doziemnymi oraz pośrednimi i bezpośrednimi kontaktami z częściami pod napięciem, zapewniając kompleksową ochronę przeciwporażeniową w instalacjach elektrycznych.

• Typ AC: Wykrywa i odcina zasilanie przy sinusoidalnych prądach upływowych – standardowe rozwiązanie do ochrony obwodów gniazdkowych i oświetleniowych.
• Prąd znamionowy 40A, 4P: Przeznaczony do współpracy z obwodami trójfazowymi lub czterobiegunowymi, zabezpieczając przewody fazowe i neutralny.
• Czułość 30mA: Wysoka ochrona przeciwporażeniowa – zabezpiecza przed ryzykiem porażenia prądem (dotyk bezpośredni/pośredni).
• Montaż na szynie DIN: Kompaktowa konstrukcja „pro M compact” umożliwia montaż w szafach sterowniczych i rozdzielnicach bez dodatkowych adapterów.
• Zgodność z seriami S200/S300P: Zapewnia płynną współpracę z popularnymi wyłącznikami nadprądowymi, tworząc zintegrowany system ochrony.

Zgodność z Normami

Blok DDA204 spełnia wymagania normy PN-EN 61008-1 oraz dyrektywy niskonapięciowej 2014/35/UE. Posiada oznakowanie CE i jest zgodny z międzynarodowymi standardami bezpieczeństwa przeciwporażeniowego.

Zastosowanie

Blok różnicowoprądowy DDA204 AC-40/0,03 znajduje zastosowanie w instalacjach wymagających wysokiego stopnia ochrony przeciwporażeniowej, zarówno w budynkach mieszkalnych, komercyjnych, jak i przemysłowych.

• Instalacje gniazdkowe i oświetleniowe w budynkach mieszkalnych – ochrona użytkowników przed porażeniem prądem.
• Obwody trójfazowe w obiekтах komercyjnych (biura, sklepy) – zabezpieczenie urządzeń wrażliwych na prądy upływowe.
• Maszyny i urządzenia przemysłowe – ochrona pracowników przed dotykiem pośrednim i zwarciami doziemnymi.
• Pomieszczenia o podwyższonym ryzyku porażenia (np. łazienki, kuchnie, warsztaty).

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Moduł należy zamontować na szynie DIN w rozdzielnicy, łącząc przewody fazowe i neutralny zgodnie z oznaczeniami. Po montażu konieczne jest przeprowadzenie testu działania (przycisk TEST) oraz sprawdzenie ciągłości obwodu. Zaleca się stosowanie odpowiednich przekrojów przewodów i momentów dokręcania zgodnych z dokumentacją wyłączników S200/S300P.

FAQ

• Czy blok DDA204 działa z wyłącznikami innych producentów? Tak, dzięki standardowej konstrukcji i współpracy z seriami S200/S300P, może być stosowany w systemach z innymi modułami o tej samej szerokości.
• Jak często należy przeprowadzać test funkcjonalny? Test przyciskiem TEST powinien być wykonywany co najmniej raz na miesiąc, aby potwierdzić sprawność mechanizmu wyzwalającego.
• Jaka jest maksymalna obciążalność bloku? Maksymalny prąd znamionowy wynosi 40A przy 4 biegunach. Nie należy przekraczać tej wartości, aby uniknąć przegrzewania.
