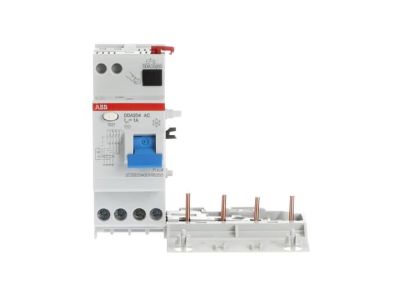

Blok różnicowo-prądowy DDA204 AC-25/1, 25A 4P 1A AC, pro M compact | 2CSB204001R5250 ABB

Alternatywny kod produktu: 2CSB204001R5250

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA204 AC-25/1 (symbol 2CSB204001R5250) to zaawansowane zabezpieczenie instalacji elektrycznych przed skutkami prądów upływowych. Przeznaczony do montażu z wyłącznikami nadprądowymi serii S200 i S300P, zapewnia ochronę przed porażeniem prądem oraz pożarami spowodowanymi prądami ziemnozwarciowymi. Czterobiegunowa konstrukcja o prądzie znamionowym 25A i czułości 30 mA gwarantuje wysoką niezawodność w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• 4-biegunowa konstrukcja (4P): Zapewnia ochronę zarówno w obwodach jedno-, jak i trójfazowych, co jest kluczowe w instalacjach zasilających maszyny przemysłowe lub rozdzielnice komercyjne.
• Prąd znamionowy 25A: Odpowiedni do zabezpieczenia obwodów gniazdkowych, oświetleniowych i maszyn o średnim poborze mocy.
• Czułość 30 mA: Standardowa wartość do ochrony przeciwporażeniowej – szybkie odłączenie zasilania przy pojawieniu się prądu upływowego powyżej 30 mA, minimalizujące ryzyko porażenia.
• Ochrona przed prądami sinusoidalnymi AC: Skutecznie wykrywa i odcina zasilanie przy występowaniu prądów upływowych o przebiegu sinusoidalnym, typowych w instalacjach domowych.
• Montaż z wyłącznikami serii S200/S300P: Kompatybilność z popularnymi aparatami modułowymi ułatwia projektowanie i modernizację instalacji elektrycznych.

Zgodność z Normami

Blok RCD DDA204 spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi standardami w zakresie ochrony przeciwporażeniowej i przeciwpożarowej.

Zastosowanie

Blok różnicowo-prądowy DDA204 znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, gdzie wymagana jest skuteczna ochrona przeciwporażeniowa i przeciwpożarowa.

• Instalacje mieszkaniowe – zasilanie gniazd w kuchniach, łazienkach, obwodów ogrodowych, pomp ciepła i klimatyzatorów.
• Obiekty komercyjne – biura, sklepy, hotele, gdzie konieczna jest ochrona wrażliwego osprzętu elektronicznego.
• Przemysł – zabezpieczenie maszyn, urządzeń sterujących i obwodów zasilających w halach produkcyjnych.
• Modernizacje instalacji – uzupełnienie istniejącej aparatury modułowej o ochronę RCD bez konieczności wymiany całej rozdzielnicy.

Wskazówki Montażowe

Montaż bloku RCD powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionej instalacji. Urządzenie montuje się na szynie DIN obok wyłącznika nadprądowego serii S200/S300P, z zachowaniem odpowiednich odstępów izolacyjnych. Wszystkie połączenia należy wykonywać zgodnie z dokumentacją techniczną, zwracając szczególną uwagę na prawidłowe podłączenie przewodów fazowych i neutralnego. Po montażu przeprowadzić test przyciskiem „TEST” i sprawdzić działanie ochrony przy użyciu odpowiedniego miernika RCD.

FAQ

• Czy blok DDA204 współpracuje z wyłącznikami innych serii? Blok jest zaprojektowany do montażu wyłącznie z wyłącznikami nadprądowymi serii S200 i S300P. Stosowanie z innymi aparatami może skutkować utratą gwarancji i nieprawidłowym działaniem.
• Jakie jest maksymalne obciążenie prądowe bloku RCD? Maksymalny prąd znamionowy wynosi 25A – nie należy przekraczać tej wartości, aby uniknąć przegrzania i uszkodzenia urządzenia.
• Czy blok RCD wymaga okresowych przeglądów? Tak – blok RCD powinien być poddawany okresowym testom działania co 6 miesięcy (przycisk „TEST”) oraz co roku przez elektryka z uprawnieniami SEP, który sprawdzi parametry ochronne.
