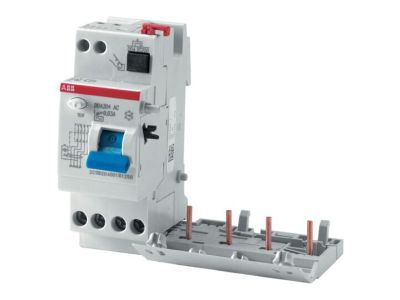

Blok różnicowo-prądowy DDA204 AC-25/0,5, 25A 4P 500mA AC, pro M compact | 2CSB204001R4250 ABB

Alternatywny kod produktu: 2CSB204001R4250

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA204 AC-25/0,5 (symbol 2CSB204001R4250) to 4-biegunowe urządzenie o prądzie znamionowym 25A i prądzie różnicowym 500mA AC, zaprojektowane do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przeciwporażeniową przed sinusoidalnymi prądami ziemnozwarciowymi oraz dodatkową ochronę przed dotykiem pośrednim i bezpośrednim (przy czułości >30mA). Idealne rozwiązanie do instalacji mieszkaniowych, komercyjnych i przemysłowych.

• Prąd znamionowy 25A: Możliwość zabezpieczania obwodów o maksymalnym obciążeniu 25A, kompatybilny z wyłącznikami szeregowymi S200/S300P.
• Prąd różnicowy 500mA AC: Wyłączanie w przypadku wykrycia prądu upływowego o wartości 500mA, zapewniające ochronę zwarciową i przeciwpożarową.
• 4-biegunowa konstrukcja: Przeznaczony do obwodów trójfazowych z neutralnym, umożliwiający pełną ochronę instalacji 4-przewodowych.
• Ochrona przeciwporażeniowa i zwarciowa: Zabezpiecza przed skutkami zwarć doziemnych i pośrednich oraz bezpośrednich dotyków części przewodzących.
• Pro M compact – kompaktowa budowa: Zajmuje niewiele miejsca w rozdzielnicy, ułatwiając montaż w szafach sterowniczych o ograniczonej przestrzeni.

Zgodność z Normami

Urządzenie spełnia wymagania normy PN-EN 61008-1 oraz dyrektywy niskonapięciowej LVD 2014/35/EU. Posiada oznaczenie CE, potwierdzające zgodność z europejskimi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Blok różnicowo-prądowy DDA204 znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, gdzie wymagana jest ochrona przeciwporażeniowa i zwarciowa.

• Instalacje mieszkaniowe – ochrona obwodów gniazd wtykowych i oświetleniowych w budynkach mieszkalnych.
• Obiekty komercyjne – centra handlowe, biurowce, hotele, gdzie wymagana jest wysoka niezawodność zabezpieczeń.
• Przemysłowe instalacje maszyn i urządzeń – ochrona obwodów zasilających maszyny produkcyjne i linie technologiczne.
• Pomieszczenia o zwiększonym ryzyku porażenia (np. łazienki, kuchnie gastronomiczne, baseny) – zapewnienie dodatkowej ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż bloku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy całkowitym odłączeniu napięcia w obwodzie. Urządzenie montować na szynie DIN w rozdzielnicy, zgodnie z oznaczeniami na schemacie połączeń. Należy zapewnić odpowiednią przestrzeń montażową (35mm) i dobór przewodów zgodnie z normami. Po montażu należy przeprowadzić test działania przyciskiem „Test” oraz sprawdzić poprawność połączeń. Regularne przeglądy stanu izolacji i działania mechanizmu wyłączającego są zalecane w ramach konserwacji.

FAQ

• Czy blok DDA204 wymaga współpracy z wyłącznikami nadprądowymi? Tak, przeznaczony jest do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Musi być zasilany poprzez wyzwalacz wyłącznika głównego.
• Jaka jest różnica między prądem 500mA a 30mA? Prąd 500mA zapewnia ochronę przeciwpożarową i zwarciową (wykrywa większe upływności), natomiast 30mA służy głównie do ochrony przeciwporażeniowej (wykrywa niebezpieczne dla życia prądy upływowe).
• Czy blok działa w obwodach 3-fazowych z neutralnym? Tak, 4-biegunowa konstrukcja umożliwia współpracę z obwodami trójfazowymi z przewodem neutralnym. Należy upewnić się, że przewód neutralny jest poprawnie podłączony do odpowiedniego bieguna.
