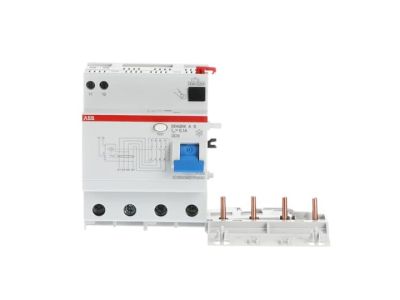

Blok różnicowo-prądowy DDA204 A S-63/0,1, 63A 4P 100mA AS, pro M compact | 2CSB204201R2630 ABB

Alternatywny kod produktu: 2CSB204201R2630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA204 A S-63/0,1 (symbol 2CSB204201R2630) to zaawansowane urządzenie zabezpieczające przeznaczone do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przed sinusoidalnymi prądami ziemnozwarciowymi i bezpośrednimi pulsacyjnymi prądami upływowymi z opóźnieniem wyzwalania, co gwarantuje selektywność działania w instalacjach elektrycznych. Prąd znamionowy 63A, 4-biegunowe wykonanie oraz czułość 100mA (typ AS) klasyfikują go do zastosowań komercyjnych i przemysłowych.

• Prąd znamionowy 63A: Zapewnia kompatybilność z szerokim zakresem obwodów zasilających, od instalacji biurowych po linie przemysłowe o średnim obciążeniu.
• 4-biegunowe wykonanie (4P): Umożliwia ochronę zarówno obwodów trójfazowych, jak i neutralnego, co jest niezbędne w nowoczesnych instalacjach zasilanych napięciem 400V.
• Czułość 100mA z opóźnieniem AS: Selektywna ochrona przeciwporażeniowa z celowym opóźnieniem wyzwalania zapobiega niepotrzebnym wyłączeniom, zachowując ciągłość zasilania w przypadku awarii.
• Zgodność z serii S200/S300P: Blok RCD zaprojektowany do współpracy z wyłącznikami modułowymi, co ułatwia montaż w rozdzielnicach i szafach sterowniczych.
• Zastosowanie przemysłowe i komercyjne: Odpowiedni do ochrony linii zasilających maszyn, urządzeń biurowych oraz instalacji, gdzie wymagana jest wysoka niezawodność zasilania.

Zgodność z Normami

Blok RCD spełnia wymagania normy PN-EN 61008-1 i posiada oznaczenie CE. Został zaprojektowany zgodnie z dyrektywami unijnymi dotyczącymi bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Spełnia wymogi dla urządzeń stosowanych w instalacjach przemysłowych i komercyjnych.

Zastosowanie

Blok różnicowo-prądowy DDA204 A S-63/0,1 znajduje zastosowanie w instalacjach wymagających selektywnej ochrony przeciwporażeniowej z opóźnieniem wyzwalania.

• Instalacje przemysłowe – ochrona linii zasilających maszyn i urządzeń o średnim obciążeniu.
• Budynki biurowe i handlowe – zasilanie gniazd wtykowych, oświetlenia i urządzeń biurowych.
• Rozdzielnice budynkowe – zapewnienie selektywności działania z innymi urządzeniami RCD w układzie kaskadowym.
• Obiekty użyteczności publicznej – ochrona obwodów zasilających urządzenia o dużym ryzyku porażenia prądem.

Wskazówki Montażowe

Montaż bloku RCD powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po całkowitym odłączeniu napięcia w obwodzie. Blok należy zamontować na szynie DIN obok współpracujących wyłączników nadprądowych serii S200/S300P, zgodnie z dokumentacją producenta. Połączenia należy wykonać zgodnie z oznaczeniami na urządzeniu, dbając o odpowiednie dokręcenie zacisków (moment określony w dokumentacji). Po montażu przeprowadzić test działania przyciskiem „TEST” i sprawdzić poprawność współpracy z wyłącznikiem nadprądowym.

FAQ

• Czym różni się wersja AS od standardowej? Wersja AS (ang. Selective) posiada celowe opóźnienie wyzwalania, co zapewnia selektywność działania w układzie kaskadowym z innymi blokami RCD. Standardowe RCD reagują natychmiastowo, co może prowadzić do niepotrzebnych wyłączeń.
• Czy blok RCD może być stosowany w instalacjach domowych? Ze względu na prąd znamionowy 63A i 4-biegunowe wykonanie, blok ten przeznaczony jest głównie do zastosowań przemysłowych i komercyjnych. W instalacjach domowych zalecane są mniejsze wyłączniki RCD (np. 16A/30mA).
• Jakie są zalecane nastawy momentu dokręcania zacisków? Dokładne wartości momentu dokręcania nie zostały podane w danych produktu. Należy kierować się dokumentacją techniczną współpracujących wyłączników nadprądowych serii S200/S300P.
