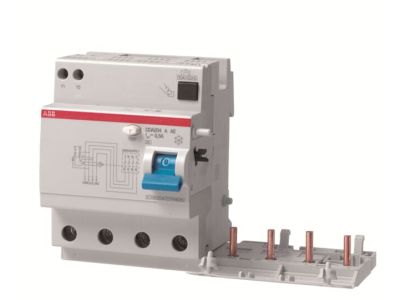

Blok różnicowo-prądowy DDA204 A-63/0,5 AE, 63A 4P 500mA A, pro M compact | 2CSB204701R4630 ABB

Alternatywny kod produktu: 2CSB204701R4630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA204 A-63/0,5 AE (symbol 2CSB204701R4630) to zaawansowane urządzenie zabezpieczające przeznaczone do współpracy z wyłącznikami nadprądowymi serii S200 i S300P. Zaprojektowany do ochrony przed sinusoidalnymi prądami zmiennymi i stałymi pulsującymi ziemnozwarciowymi, zapewnia kompleksową ochronę przeciwporażeniową oraz przeciwpożarową w instalacjach przemysłowych i komercyjnych. Wyposażony w dwa dodatkowe styki do zdalnego sterowania obwodami awaryjnymi, oferuje elastyczność w projektowaniu systemów zabezpieczeń.

• Czułość 500 mA: Ochrona przeciwpożarowa i przeciwporażeniowa dla obwodów o podwyższonym ryzyku zwarć doziemnych.
• 4-biegunowa konstrukcja: Idealny do zabezpieczania obwodów trójfazowych z neutralnym, zapewniający pełną ochronę w instalacjach przemysłowych.
• Dodatkowe styki do awaryjnego otwierania: Pozwalają na zdalne sterowanie obwodami awaryjnymi w celu zwiększenia bezpieczeństwa personelu.
• Ochrona przed prądami sinusoidalnymi i stałymi pulsującymi: Szeroki zakres ochrony przed różnymi typami zwarć doziemnych.
• Kompatybilność z wyłącznikami nadprądowymi S200/S300P: Możliwość montażu na szynie DIN, ułatwiająca integrację z systemami zabezpieczeń.

Zgodność z Normami

Blok różnicowo-prądowy DDA204 A-63/0,5 AE spełnia wymagania norm międzynarodowych dotyczących ochrony przeciwporażeniowej i przeciwpożarowej. Produkt posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej. Zgodny z normami IEC 61008-1 i VDE 0664.

Zastosowanie

Blok RCD DDA204 A-63/0,5 AE znajduje zastosowanie w instalacjach wymagających wysokiego poziomu ochrony przeciwporażeniowej i przeciwpożarowej, szczególnie w środowiskach przemysłowych i komercyjnych.

• Zabezpieczanie obwodów trójfazowych w rozdzielniach przemysłowych i budynkach biurowych.
• Ochrona instalacji zasilających maszyny i urządzenia o dużym poborze mocy.
• Stosowanie w systemach zasilania awaryjnego i obwodach krytycznych wymagających zdalnego sterowania.
• Integracja z systemami automatyki budynkowej i przemysłowej, gdzie wymagana jest ochrona przed zwarciami doziemnymi.

Wskazówki Montażowe

Montaż bloku RCD powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy montować na szynie DIN w rozdzielnicy, zgodnie z instrukcją producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające. Dobór odpowiedniego momentu dokręcania przewodów (zgodnie z dokumentacją) zapewni pewny i bezpieczny montaż. Po instalacji konieczne jest przeprowadzenie testów funkcjonalnych, w tym pomiaru prądu upływowego, aby potwierdzić prawidłowe działanie ochrony różnicowoprądowej.

FAQ

• Do współpracy z jakimi wyłącznikami nadprądowymi przeznaczony jest blok DDA204? Blok RCD DDA204 A-63/0,5 AE jest kompatybilny z wyłącznikami nadprądowymi serii S200 i S300P, co umożliwia łatwą integrację w systemach zabezpieczeń.
• Jaki jest zakres prądów zwarciowych, które blok RCD może wytrzymać? Maksymalny prąd zwarciowy nie został określony w danych produktu. Zaleca się zapoznanie z dokumentacją techniczną wyłącznika nadprądowego, z którym blok będzie współpracował.
• Czy blok RCD posiada funkcję testową? Tak, blok wyposażony jest w przycisk testowy umożliwiający weryfikację poprawności działania ochrony różnicowoprądowej. Test należy przeprowadzać okresowo zgodnie z przepisami.
