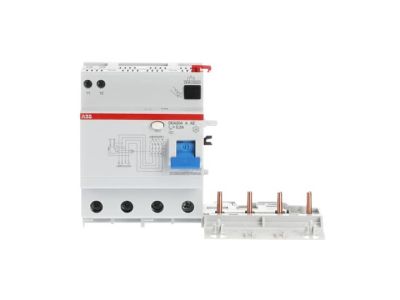

Blok różnicowo-prądowy DDA204 A-63/0,3 AE, 63A 4P 300mA A, pro M compact | 2CSB204701R3630 ABB

Alternatywny kod produktu: 2CSB204701R3630

Opis i Kluczowe Cechy

Blok różnicowoprądowy DDA204 A-63/0,3 AE (symbol 2CSB204701R3630) to zaawansowane urządzenie z serii DDA200, przeznaczone do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia kompleksową ochronę przed prądami upływowymi: sinusoidalnymi prądami zmiennymi, stałymi pulsującymi prądami ziemnozwarciowymi oraz zwarciami doziemnymi. Czułość 300mA chroni przed poważnymi awariami, natomiast 30mA zapewnia dodatkową ochronę przeciwporażeniową.

• Cztery bieguny (4P): Obejmuje wszystkie fazy i przewód neutralny, co pozwala na pełną ochronę instalacji czterobiegunowych.
• Czułość 300mA i 30mA: Standardowa ochrona przeciwporażeniowa (30mA) oraz ochrona przed zwarciami ziemnymi (300mA) – dostosowana do różnych wymagań instalacyjnych.
• Dwa dodatkowe styki pomocnicze: Umożliwiają zdalne sterowanie obwodami awaryjnymi przy zachowaniu standardu pozytywnego bezpieczeństwa.
• Zgodność z seriami S200 i S300P: Płynna integracja z popularnymi wyłącznikami nadprądowymi, ułatwiająca projektowanie i modernizację instalacji.
• Zastosowanie przemysłowe i komercyjne: Przeznaczony do instalacji wymagających wysokiej niezawodności i ochrony przeciwporażeniowej w obiektach biurowych, magazynowych i produkcyjnych.

Zgodność z Normami

Blok RCD DDA204 spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej i ochrony przeciwpożarowej. Został zaprojektowany zgodnie z normami EN 61008-1, EN 60947-2 oraz posiada deklarację zgodności CE. Zapewnia ochronę zgodnie z dyrektywą niskonapięciową LVD 2014/35/UE.

Zastosowanie

Blok różnicowoprądowy DDA204 A-63/0,3 AE znajduje zastosowanie w instalacjach wymagających wysokiego poziomu bezpieczeństwa elektrycznego. Ze względu na swoją konstrukcję i parametry, jest idealnym rozwiązaniem do obiektów komercyjnych i przemysłowych.

• Instalacje w budynkach biurowych, handlowych i usługowych – ochrona przed porażeniem i zwarciami.
• Obiekty magazynowe i produkcyjne – zabezpieczenie linii zasilających maszyn i urządzeń.
• Modernizacja istniejących instalacji – kompatybilność z wyłącznikami serii S200 i S300P umożliwia rozbudowę systemu bez konieczności wymiany całej aparatury.
• Ochrona obwodów awaryjnych – wykorzystanie dodatkowych styków pomocniczych do zdalnego sterowania.

Wskazówki Montażowe

Montaż bloku RCD powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie wyłączyć zasilanie instalacji i upewnić się, że nie występuje napięcie. Blok montuje się na szynie DIN obok wyłącznika nadprądowego, z którym ma współpracować. Należy zwrócić uwagę na prawidłowe podłączenie przewodów fazowych i neutralnego. Po montażu przeprowadzić test przyciskiem „TEST” w celu weryfikacji poprawności działania urządzenia. Regularnie sprawdzać działanie bloku zgodnie z zaleceniami producenta.

FAQ

• Czy blok RCD DDA204 można stosować z innymi seriami wyłączników niż S200 i S300P? Blok został zaprojektowany do współpracy z seriami S200 i S300P. Stosowanie z innymi seriami może nie zapewnić prawidłowej współpracy i ochrony.
• Jaką rolę pełnią dodatkowe styki pomocnicze? Dwa styki pomocnicze służą do zdalnego sterowania obwodami awaryjnymi, umożliwiając np. automatyczne wyłączenie instalacji w sytuacjach awaryjnych.
• Czy blok RCD DDA204 posiada funkcję samoczynnego resetu? Nie – po zadziałaniu różnicówki wymagane jest ręczne przywrócenie zasilania po usunięciu przyczyny zadziałania.
