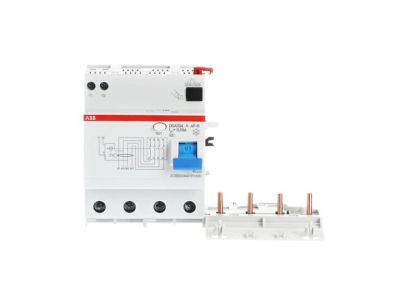

Blok różnicowo-prądowy DDA204 A-63/0,03 AP-R, 63A 4P 30mA A, pro M compact | 2CSB204401R1630 ABB

Alternatywny kod produktu: 2CSB204401R1630

Opis i Kluczowe Cechy

Blok różnicowoprądowy DDA204 A-63/0,03 AP-R (symbol 2CSB204401R1630) to kompaktowe rozwiązanie przeznaczone do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przed sinusoidalnymi prądami zmiennymi oraz stałymi pulsującymi prądami ziemnozwarciowymi, minimalizując ryzyko niepożądanych wyzwoleń przy zachowaniu wysokiego poziomu bezpieczeństwa.

• Ochrona przed prądami błądzącymi AC/DC: Zapewnia skuteczne zabezpieczenie przed porażeniem elektrycznym oraz zwarciami doziemnymi, zarówno w instalacjach przemysłowych, komercyjnych jak i mieszkaniowych.
• Czułość 30 mA: Wysoka czułość wykrywania prądów upływowych gwarantuje szybką reakcję na zagrożenia, chroniąc ludzi i urządzenia.
• 4-biegunowa konstrukcja (4P): Zapewnia ochronę obwodów trójfazowych z neutralnym, co czyni go idealnym rozwiązaniem dla instalacji przemysłowych i obiektów komercyjnych.
• Prąd znamionowy 63A: Odpowiedni do zasilania rozdzielnic o średnim i dużym obciążeniu, zachowując przy tym kompaktowe wymiary dzięki serii pro M compact.
• Odporność na niepożądane wyzwolenia: Zaawansowana konstrukcja minimalizuje ryzyko fałszywych alarmów, zapewniając ciągłość pracy krytycznych obwodów.

Zgodność z Normami

Blok RCD spełnia wymagania normy PN-EN 61008-1 oraz PN-EN 62423 dotyczące wyłączników różnicowoprądowych. Posiada deklarację zgodności CE i jest zaprojektowany zgodnie z dyrektywami europejskimi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Blok różnicowoprądowy DDA204 znajduje zastosowanie we wszelkiego rodzaju instalacjach wymagających skutecznej ochrony przed porażeniem i zwarciami doziemnymi.

• Instalacje mieszkaniowe – ochrona obwodów gniazd wtykowych i urządzeń w pomieszczeniach mieszkalnych.
• Obiekty komercyjne – zabezpieczenie instalacji biurowych, handlowych i gastronomicznych.
• Przemysł – ochrona maszyn i urządzeń w zakładach produkcyjnych oraz halach przemysłowych.
• Rozdzielnice budynkowe – integracja z wyłącznikami nadprądowymi w szafach sterowniczych.

Wskazówki Montażowe

Montaż bloku RCD powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Blok montować na szynie DIN za pomocą zatrzasku, łącząc z wyłącznikiem nadprądowym serii S200/S300P zgodnie z dokumentacją techniczną. Należy dobrać odpowiedni moment dokręcania przewodów zgodnie z zaleceniami producenta. Po montażu przeprowadzić test wyzwolenia przyciskiem TEST.

FAQ

• Czy blok RCD DDA204 chroni przed prądami stałymi? Tak, blok zapewnia ochronę przed sinusoidalnymi prądami zmiennymi oraz stałymi pulsującymi prądami ziemnozwarciowymi, co czyni go odpowiednim do różnych typów instalacji.
• Jaka jest maksymalna obciążalność prądowa? Maksymalny prąd znamionowy wynosi 63A, co pozwala na zastosowanie w rozdzielnicach o średnim obciążeniu.
• Czy blok można stosować w instalacjach trójfazowych? Tak, 4-biegunowa konstrukcja (4P) umożliwia ochronę obwodów trójfazowych z neutralnym, co jest typowe dla instalacji przemysłowych.
