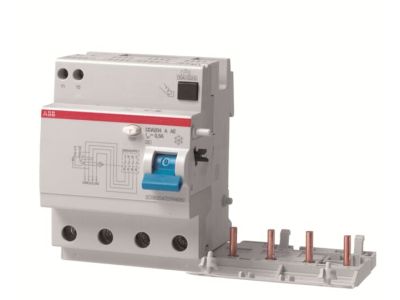

Blok różnicowo-prądowy DDA204 A-63/0,03 AE, 63A 4P 30mA A, pro M compact | 2CSB204701R1630 ABB

Alternatywny kod produktu: 2CSB204701R1630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA204 A-63/0,03 (symbol 2CSB204701R1630) to zaawansowane urządzenie zabezpieczające 4-biegunowe o prądzie znamionowym 63A i czułości 30mA. Zapewnia ochronę przed sinusoidalnymi prądami upływowymi AC i stałymi pulsującymi DC, chroniąc obwody przed zwarciami doziemnymi i pożarami. Wyposażony w dwa dodatkowe styki do zdalnego otwierania w obwodach awaryjnych, gwarantuje maksymalne bezpieczeństwo instalacji.

• Ochrona przed prądami upływowymi AC i DC: Efektywne działanie w obwodach zasilanych z falowników, napędów i innych urządzeń generujących zakłócenia elektromagnetyczne.
• Czułość 30mA: Zapewnia ochronę przed porażeniem prądem elektrycznym, spełniając wymogi norm bezpieczeństwa dla pomieszczeń mokrych i suchych.
• 4 bieguny (4P): Przeznaczony do sieci trójfazowych z neutralnym, umożliwiający kompleksową ochronę wszystkich faz i przewodu neutralnego.
• Dwa styki awaryjne: Pozwalają na zdalne wyłączanie obwodu w sytuacjach awaryjnych, zwiększając elastyczność sterowania instalacją.
• Zgodność z seriami S200/S300P: Możliwość montażu z wyłącznikami nadprądowymi, tworząc kompaktowy system zabezpieczeń w rozdzielnicach modułowych.

Zgodność z Normami

Blok DDA204 spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego. Posiada deklarację zgodności CE, potwierdzającą jego bezpieczną eksploatację w instalacjach komercyjnych i przemysłowych.

Zastosowanie

Blok różnicowo-prądowy DDA204 przeznaczony jest do stosowania w instalacjach elektrycznych wymagających wysokiego poziomu ochrony przed zwarciami doziemnymi i porażeniami prądem.

• Rozdzielnice budynków komercyjnych (biur, centrów handlowych, hoteli) – ochrona obwodów gniazd, oświetlenia i urządzeń.
• Instalacje przemysłowe – zabezpieczenie maszyn i urządzeń zasilanych z falowników lub napędów.
• Obwody zasilające pomieszczenia mokre (łazienki, kuchnie gastronomiczne) – ochrona przed prądami upływowymi o czułości 30mA.
• Systemy awaryjne – zdalne wyłączanie obwodów za pomocą styków pomocniczych w sytuacjach awaryjnych.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w obwodzie. Urządzenie montować na szynie DIN w rozdzielnicy, zgodnie z kierunkiem przepływu prądu (oznaczenia L1, L2, L3, N). Należy zapewnić odpowiednią przestrzeń dla przewodów przyłączeniowych i zachować minimalne odstępy montażowe. Przed podaniem napięcia przeprowadzić test funkcjonalny przyciskiem TEST. Regularnie sprawdzać działanie przycisku TEST i zachowywać czystość styków.

FAQ

• Czy blok DDA204 można stosować w obwodach DC? Tak, blok zapewnia ochronę przed sinusoidalnymi prądami upływowymi AC oraz stałymi pulsującymi prądami upływowymi DC, co czyni go uniwersalnym rozwiązaniem dla instalacji zasilanych z falowników.
• Jakie jest maksymalne obciążenie prądowe bloku? Prąd znamionowy wynosi 63A, co pozwala na zabezpieczenie obwodów o mocy do około 43 kW (przy napięciu 400V).
• Czy blok wymaga dodatkowego zasilania pomocniczego? Nie, blok różnicowo-prądowy DDA204 działa wyłącznie na zasadzie detekcji prądów upływowych, nie wymaga zewnętrznego zasilania.
