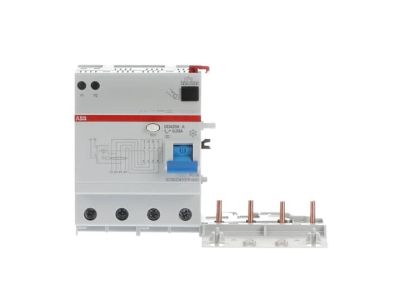

Blok różnicowo-prądowy DDA204 A-63/0,03, 63A 4P 30mA A, pro M compact | 2CSB204101R1630 ABB

Alternatywny kod produktu: 2CSB204101R1630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA204 A-63/0,03 (symbol 2CSB204101R1630) to wysokowydajne zabezpieczenie różnicowoprądowe przeznaczone do współpracy z wyłącznikami nadprądowymi serii S200 i S300P. Urządzenie zapewnia ochronę przed prądami upływowymi sinusoidalnymi zmiennymi i stałymi pulsującymi, a także przed dotykiem pośrednim. Czułość 30 mA gwarantuje wysoką skuteczność ochrony przeciwporażeniowej w instalacjach jedno- i trzyfazowych.

• 4-biegunowa konstrukcja: Kompatybilność z 3-fazowymi układami zasilania, zapewniająca równomierne rozłożenie obciążenia i skuteczną detekcję prądów upływowych.
• Prąd znamionowy 63A: Przeznaczony do zasilania obwodów o średnim i dużym poborze mocy, typowych dla instalacji mieszkaniowych, biurowych i przemysłowych.
• Czułość 30 mA: Szybka reakcja na minimalne prądy upływowe, minimalizująca ryzyko porażenia prądem elektrycznym.
• Ochrona przed prądami AC i pulsacyjnymi DC: Uniwersalność zastosowania w instalacjach z różnymi typami obciążeń, w tym z elektroniką i napędami.
• Kompatybilność z S200/S300P: Płaska konstrukcja montażowa pozwala na bezpośrednie zamontowanie na szynie DIN obok wyłącznika nadprądowego.

Zgodność z Normami

Blok DDA204 spełnia wymagania normy PN-EN 61008-1 oraz dyrektywy niskonapięciowej LVD 2014/35/UE. Posiada oznakowanie CE, potwierdzające zgodność z europejskimi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Blok różnicowo-prądowy DDA204 znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu ochrony przeciwporażeniowej i przeciwpożarowej.

• Instalacje mieszkaniowe – ochrona gniazd wtykowych, obwodów oświetleniowych i urządzeń AGD.
• Obiekty komercyjne (biura, sklepy) – zasilanie systemów oświetlenia, klimatyzacji i urządzeń biurowych.
• Instalacje przemysłowe – ochrona obwodów zasilających maszyny i urządzenia o średnim poborze mocy.
• Obwody zasilające pomieszczenia mokre (łazienki, kuchnie gastronomiczne) – dodatkowa ochrona przed porażeniem.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w chronionym obwodzie. Urządzenie montować na szynie DIN obok wyłącznika nadprądowego serii S200/S300P, zgodnie z instrukcją producenta. Przewody fazowe i neutralny podłączyć do odpowiednich zacisków bloku, dbając o prawidłową kolejność faz. Po montażu przeprowadzić test wyłącznika przyciskiem "TEST" – powinien nastąpić wymuszony wyłączenie. Regularnie sprawdzać działanie RCD (co najmniej raz na 6 miesięcy) zgodnie z normą PN-HD 60364-6.

FAQ

• Czy blok DDA204 współpracuje z innymi seriami wyłączników? Blok zaprojektowany jest do współpracy wyłącznie z wyłącznikami nadprądowymi serii S200 i S300P. Inne serie mogą nie zapewnić prawidłowej współpracy mechanicznej i elektrycznej.
• Jak często należy testować działanie RCD? Według normy PN-HD 61008-1 test wyłącznika przyciskiem "TEST" powinien być przeprowadzany regularnie – zaleca się co najmniej raz na 6 miesięcy.
• Czy blok chroni przed dotykiem bezpośrednim? Tak, blok zapewnia ochronę przed dotykiem bezpośrednim dzięki czułości 30 mA, która aktywuje się przy prądzie upływowym ≥ 30 mA.
