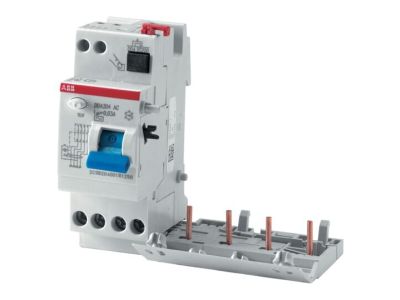

Blok różnicowo-prądowy DDA204 A-63/0,03 110V, 63A 4P 30mA A, pro M compact | 2CSB204199R1630 ABB

Alternatywny kod produktu: 2CSB204199R1630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA204 A-63/0,03 (symbol 2CSB204199R1630) to wysokiej jakości element zabezpieczający przeznaczony do współpracy z wyłącznikami nadprądowymi serii S200 i S300P. Przeznaczony do ochrony przed prądami różnicowymi sinusoidalnymi, stałymi pulsującymi oraz zwarciami doziemnymi, zapewnia ochronę przeciwporażeniową przy czułości 30 mA. Napięcie robocze testu obwodu wynosi 110V, co umożliwia jego stosowanie w instalacjach o podwyższonych wymaganiach bezpieczeństwa.

• Ochrona przed prądami różnicowymi sinusoidalnymi i stałymi pulsującymi: Zapewnia skuteczną ochronę przed zwarciami doziemnymi oraz pośrednimi stykami, minimalizując ryzyko porażenia prądem.
• Czułość 30 mA: Wysoka czułość detekcji prądów upływowych gwarantuje natychmiastowe wyłączenie zasilania w przypadku zagrożenia, chroniąc użytkowników i urządzenia.
• Napięcie robocze testu 110V: Przystosowany do pracy w instalacjach wymagających podwyższonego napięcia testowego, charakterystycznego dla aplikacji przemysłowych i morskich.
• 4-biegunowa konstrukcca (4P): Przeznaczony do ochrony obwodów trójfazowych z neutralnym, zapewnia kompleksową ochronę w instalacjach przemysłowych.
• Prąd znamionowy 63A: Wysoka obciążalność prądowa pozwala na stosowanie w obwodach o dużym zapotrzebowaniu mocy, bez konieczności stosowania dodatkowych zabezpieczeń.

Zgodność z Normami

Blok RCD spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa przeciwporażeniowego i posiada deklarację zgodności CE.

Zastosowanie

Blok różnicowo-prądowy DDA204 A-63/0,03 przeznaczony jest do stosowania w instalacjach wymagających wysokiego poziomu ochrony przeciwporażeniowej i zwarciowej, szczególnie w środowiskach o podwyższonym ryzyku zagrożeń.

• Ochrona obwodów trójfazowych w instalacjach przemysłowych i warsztatowych.
• Zastosowanie w instalacjach morskich, gdzie wymagana jest odporność na trudne warunki środowiskowe.
• Ochrona przed porażeniem w obwodach zasilających urządzenia wrażliwe na prądy upływowe.
• Współpraca z wyłącznikami nadprądowymi serii S200 i S300P w rozdzielnicach modułowych.

Wskazówki Montażowe

Montaż bloku RCD powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Blok należy zamontować na szynie DIN w rozdzielnicy, zgodnie z instrukcją producenta. Po zainstalowaniu należy przeprowadzić test działania przyciskiem "TEST" i sprawdzić poprawność współpracy z podłączonymi wyłącznikami nadprądowymi. W przypadku instalacji przemysłowej lub morskiej zaleca się dodatkowe testy środowiskowe.

FAQ

• Czy blok RCD DDA204 może współpracować z innymi wyłącznikami niż S200/S300P? Blok jest dedykowany do współpracy z wyłącznikami serii S200 i S300P. Dla innych typów wyłączników należy skonsultować się z dokumentacją techniczną.
• Jak przeprowadzić test działania bloku RCD? Po montażu należy odłączyć obwód, nacisnąć przycisk "TEST" na bloku – powinien nastąpić wyłączenie zasilania. Następnie należy przywrócić zasilanie i sprawdzić, czy blok ponownie działa.
• Czy blok RCD zapewnia ochronę przed zwarciami bezpośrednimi? Tak, blok zapewnia dodatkową ochronę przed zwarciami bezpośrednimi dzięki wysokiej czułości 30 mA i szybkiej reakcji na prądy upływowe.
