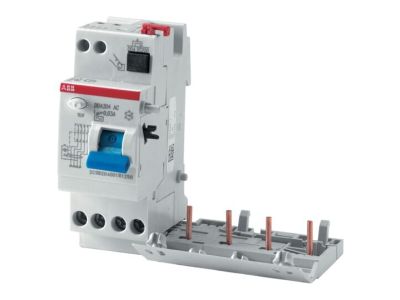

Blok różnicowo-prądowy DDA204 A-40/0,1, 40A 4P 100mA A, pro M compact | 2CSB204101R2400 ABB

Alternatywny kod produktu: 2CSB204101R2400

Opis i Kluczowe Cechy

Blok różnicowoprądowy DDA204 A-40/0,1 (symbol 2CSB204101R2400) to kompaktowe rozwiązanie zapewniające ochronę przeciwporażeniową w instalacjach elektrycznych. Przeznaczony do współpracy z wyłącznikami nadprądowymi serii S200 i S300P. Charakteryzuje się czułością 100mA (typ A) oraz 4-biegunową budową, co umożliwia zastosowanie w układach trójfazowych. Zapewnia ochronę przed sinusoidalnymi prądami zmiennymi i stałymi pulsującymi ziemnozwarciowymi.

• Cztery bieguny (4P): Umożliwiają zastosowanie w układach trójfazowych z neutralnym, gwarantując kompleksową ochronę przeciwporażeniową.
• Czułość 100mA (typ A): Ochrona przed porażeniem prądem o częstotliwości 50/60 Hz oraz przed prądami stałymi pulsującymi, co zwiększa bezpieczeństwo użytkowania instalacji.
• Kompaktowa budowa (pro M compact): Ułatwia montaż w rozdzielnicach o ograniczonej przestrzeni, bez konieczności stosowania dodatkowych adapterów.
• Zgodność z wyłącznikami S200/S300P: Optymalna współpraca z popularnymi seriami wyłączników nadprądowych, zapewniająca spójność systemu ochrony.
• Ochrona przeciwporażeniowa: Zabezpiecza przed skutkami zwarć doziemnych i pośrednich styków, minimalizując ryzyko porażenia prądem.

Zgodność z Normami

Blok DDA204 spełnia wymagania normy PN-EN 61008-1 oraz jest zgodny z dyrektywami Unii Europejskiej, co potwierdza oznakowanie CE. Zapewnia ochronę zgodnie z wymaganiami dotyczącymi bezpieczeństwa przeciwporażeniowego w instalacjach elektrycznych.

Zastosowanie

Blok różnicowoprądowy DDA204 przeznaczony jest do ochrony instalacji elektrycznych w różnych typach budynków, zarówno mieszkalnych, komercyjnych, jak i przemysłowych.

• Instalacje mieszkaniowe – ochrona gniazd wtykowych, obwodów oświetleniowych i gniazd ogólnego przeznaczenia.
• Obiekty komercyjne – biura, sklepy, hotele, gdzie wymagana jest wysoka ochrona przeciwporażeniowa.
• Przemysłowe systemy zasilania – zabezpieczenie maszyn i urządzeń wrażliwych na zwarcia doziemne.
• Obwody trójfazowe z neutralnym – zastosowanie w rozdzielnicach zasilających maszyny i układy automatyki.

Wskazówki Montażowe

Montaż bloku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całym obwodzie. Blok montować na szynie DIN w rozdzielnicy, zgodnie z oznaczeniami faz i neutralnego. Po zamontowaniu należy przeprowadzić test działania przyciskiem „TEST”. Dobór parametrów (prąd znamionowy, typ RCD) powinien być zgodny z projektem instalacji oraz obowiązującymi normami.

FAQ

• Jaki typ ochrony zapewnia blok DDA204? Blok DDA204 zapewnia ochronę typu A – działa przy prądach sinusoidalnych zmiennych i stałych pulsujących, co jest zgodne z normami bezpieczeństwa przeciwporażeniowego.
• Czy blok można stosować w instalacjach DC? Blok DDA204 jest przeznaczony wyłącznie do instalacji AC 50/60 Hz. Do ochrony instalacji DC należy zastosować odpowiednie rozwiązania dedykowane prądom stałym.
• Jakie wyłączniki nadprądowe są kompatybilne z blokiem DDA204? Blok współpracuje z wyłącznikami nadprądowymi serii S200 i S300P, które są standardowymi rozwiązaniami w instalacjach elektrycznych.
