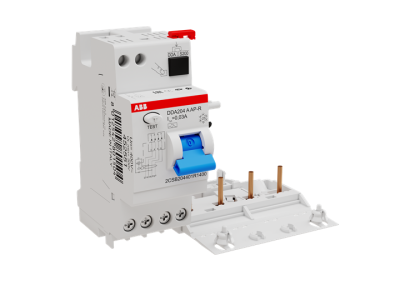

Blok różnicowo-prądowy DDA204 A-40/0,03 AP-R, 40A 4P 30mA A, pro M compact | 2CSB204401R1400 ABB

Alternatywny kod produktu: 2CSB204401R1400

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA204 A-40/0,3 AP-R (symbol 2CSB204401R1400) to zaawansowane urządzenie zabezpieczające przeznaczone do współpracy z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przed prądami różnicowymi sinusoidalnymi AC oraz stałymi pulsującymi prądami DC, minimalizując ryzyko zwarć doziemnych i pożarów. Odporność na niepożądane wyzwolenia gwarantuje ciągłość pracy instalacji, co jest kluczowe w obiektach wymagających wysokiej niezawodności.

• Ochrona 4-biegunowa 40A: Zapewnia zabezpieczenie pełnego obwodu czterofazowego, idealne do instalacji przemysłowych i komercyjnych.
• Czułość 30mA (typ A): Gwarantuje ochronę przed porażeniem elektrycznym zarówno w przypadku dotyku pośredniego (uszkodzenie izolacji), jak i bezpośredniego (kontakt z częściami czynnymi).
• Współpraca z S200/S300P: Kompatybilny z wyłącznikami nadprądowymi serii S200 i S300P, co umożliwia elastyczne projektowanie układów zabezpieczeń.
• Ochrona AC+DC (AP-R): Reaguje na sinusoidalne prądy AC oraz stałe pulsujące prądy DC, zapewniając kompleksową ochronę w instalacjach z falownikami, zasilaczami czy urządzeniami elektronicznymi.
• Odporność na niepożądane wyzwolenia: Zmniejsza liczbę fałszywych alarmów, co jest kluczowe w instalacjach wymagających ciągłości zasilania.

Zgodność z Normami

Blok RCD spełnia wymogi normy PN-EN 61008-1 dotyczącej wyłączników różnicowoprądowych oraz normy PN-EN 62423 dotyczącej bloków RCD współpracujących z wyłącznikami nadprądowymi. Posiada oznaczenie CE i jest zgodny z dyrektywami Unii Europejskiej.

Zastosowanie

Blok różnicowo-prądowy DDA204 A-40/0,03 AP-R znajduje szerokie zastosowanie w instalacjach wymagających wysokiego poziomu bezpieczeństwa elektrycznego.

• Instalacje mieszkaniowe – ochrona gniazd w pomieszczeniach mokrych (łazienki, kuchnie).
• Obiekty komercyjne – biura, sklepy, hotele, gdzie wymagana jest ochrona przed porażeniem i zwarciami.
• Przemysł – maszyny i urządzenia z falownikami, zasilacze UPS, systemy automatyki.
• Obiekty użyteczności publicznej – szkoły, szpitale, centra handlowe.

Wskazówki Montażowe

Montaż bloku RCD powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy montować na szynie DIN w rozdzielnicy, po uprzednim odłączeniu napięcia. Blok współpracuje z wyłącznikami nadprądowymi serii S200/S300P – należy dobrać odpowiedni typ wyłącznika do mocy zabezpieczanego obwodu. Po montażu należy przeprowadzić próbę wyzwolenia zgodnie z instrukcją producenta. Regularne przeglądy i testy zabezpieczeń są obowiązkowe w instalacjach elektrycznych.

FAQ

• Czym różni się blok RCD typ A od AC? Blok typu A reaguje na sinusoidalne prądy AC oraz stałe pulsujące prądy DC (np. z falowników), natomiast typ AC reaguje tylko na prądy AC. Typ A zapewnia lepszą ochronę w nowoczesnych instalacjach z urządzeniami elektronicznymi.
• Jaka jest maksymalna obciążalność prądowa bloku RCD? Blok DDA204 A-40/0,03 AP-R ma maksymalną obciążalność 40A, co pozwala na zabezpieczenie obwodów o mocy do 9,2 kW (dla napięcia 230V).
• Czy blok RCD chroni przed zwarciami doziemnymi? Tak – blok RCD wyłącza zasilanie w momencie wykrycia różnicy prądów między przewodem fazowym a neutralnym, co zapobiega zwarciom doziemnym i minimalizuje ryzyko porażenia.
