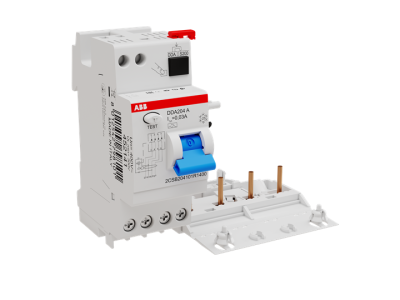

Blok różnicowo-prądowy DDA204 A-40/0,03, 40A 4P 30mA A, pro M compact | 2CSB204101R1400 ABB

Alternatywny kod produktu: 2CSB204101R1400

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA204 A-40/0,03 (symbol 2CSB204101R1400) to modułowy element zabezpieczający, przeznaczony do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Chroni obwody przed skutkami prądów różnicowych sinusoidalnych i stałych pulsujących, zapewniając ochronę przeciwporażeniową (czułość 30 mA) oraz dodatkową ochronę przed zwarciami doziemnymi.

• Cztery bieguny (4P): Umożliwiają zastosowanie w instalacjach trójfazowych z neutralnym, zapewniając kompleksową ochronę wszystkich przewodów fazowych i neutralnego.
• Prąd znamionowy 40A: Przeznaczony do zabezpieczania obwodów o średnim obciążeniu, takich jak instalacje mieszkaniowe, biurowe lub przemysłowe.
• Czułość 30mA (typ A): Ochrona przeciwporażeniowa zapewniająca natychmiastowe wyłączenie w przypadku pojawienia się prądu upływowego, minimalizując ryzyko porażenia prądem.
• Ochrona przed prądami sinusoidalnymi i stałymi pulsującymi: Uniwersalność zastosowań – skuteczne działanie zarówno w instalacjach zasilanych prądem przemiennym, jak i z układami prostownikowymi.
• Współpraca z wyłącznikami S200/S300P: Zapewnia modularność systemów zabezpieczeń, ułatwiając rozbudowę i modernizację instalacji elektrycznych.

Zgodność z Normami

Blok DDA204 A-40/0,03 spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej i przeciwpożarowej. Posiada deklarację zgodności CE oraz jest zgodny z normami dotyczącymi aparatury modułowej w instalacjach niskiego napięcia.

Zastosowanie

Blok różnicowo-prądowy DDA204 A-40/0,3 znajduje szerokie zastosowanie w instalacjach wymagających wysokiego poziomu bezpieczeństwa przeciwporażeniowego i przeciwpożarowego.

• Instalacje mieszkaniowe – ochrona obwodów gniazd wtykowych, oświetlenia i urządzeń AGD.
• Obiekty komercyjne – biura, sklepy, hotele, gdzie wymagana jest ochrona wielu obwodów.
• Przemysłowe instalacje maszyn i urządzeń – zabezpieczenie przed zwarciami doziemnymi i prądami upływowymi.
• Obwody zasilające urządzenia medyczne i laboratoryjne – zapewnienie wysokiego poziomu ochrony przeciwporażeniowej.
• Instalacje zasilane z układów prostownikowych – ochrona przed prądami stałymi pulsującymi.

Wskazówki Montażowe

Montaż bloku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Blok należy zamontować na szynie DIN w rozdzielnicy, łącząc go z wyłącznikiem nadprądowym serii S200 lub S300P. Po montażu należy przeprowadzić test przyciskiem TEST, aby potwierdzić prawidłowe działanie. Regularnie sprawdzać działanie bloku zgodnie z zaleceniami producenta (co 6 miesięcy).

FAQ

• Jaki jest typ czułości bloku DDA204? Blok posiada czułość 30mA typu A, co oznacza ochronę zarówno przed prądami sinusoidalnymi, jak i stałymi pulsującymi.
• Czy blok można stosować w instalacjach trójfazowych? Tak, dzięki czterem biegunom (4P) blok jest przeznaczony do stosowania w instalacjach trójfazowych z neutralnym.
• Jakie wyłączniki nadprądowe współpracują z blokiem DDA204? Blok jest kompatybilny z wyłącznikami nadprądowymi serii S200 i S300P, co ułatwia integrację z istniejącymi systemami zabezpieczeń.
