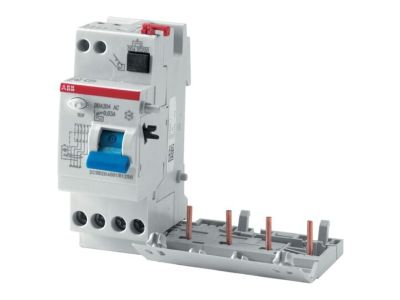

Blok różnicowo-prądowy DDA204 A-25/0,1, 25A 4P 100mA A, pro M compact | 2CSB204101R2250 ABB

Alternatywny kod produktu: 2CSB204101R2250

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA204 A-25/0,1 (symbol 2CSB204101R2250) to czterobiegunowe urządzenie ochronne serii pro M compact przeznaczone do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przed skutkami sinusoidalnych prądów zmiennych i stałych pulsujących prądów ziemnozwarciowych, minimalizując ryzyko porażenia prądem oraz zwarć doziemnych. Charakteryzuje się czułością 30 mA, co gwarantuje dodatkową ochronę przed dotykiem bezpośrednim w instalacjach niskiego napięcia.

• 4 bieguny (4P): Pełna ochrona obwodów trójfazowych z neutralnym, dedykowany do instalacji przemysłowych, komercyjnych i mieszkaniowych zasilanych napięciem 400V.
• Prąd znamionowy 25A: Zapewnia niezawodną ochronę obwodów o maksymalnym obciążeniu do 25 amperów, kompatybilny z wyłącznikami nadprądowymi serii S200/S300P.
• Prąd resztkowy 100mA: Standardowe zabezpieczenie przeciwporażeniowe, zgodne z wymogami ochrony przeciwporażeniowej w instalacjach budynkowych.
• Czułość 30mA: Dodatkowa ochrona przed dotykiem bezpośrednim, natychmiastowe wyłączenie zasilania przy zwarciu doziemnym o wartości powyżej 30mA.
• Seria pro M compact: Kompaktowa konstrukcja ułatwiająca montaż w rozdzielnicach, oszczędzająca miejsce i upraszczająca okablowanie.

Zgodność z Normami

Blok DDA204 spełnia wymagania normy PN-EN 61008-1 (wyłączniki różnicowoprądowe bez wbudowanego zabezpieczenia nadprądowego) oraz PN-EN 62423 (wyłączniki nadprądowe z członem RCD). Produkt posiada deklarację zgodności CE i jest zgodny z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Blok różnicowo-prądowy DDA204 przeznaczony jest do ochrony instalacji elektrycznych przed skutkami zwarć doziemnych i porażeniami prądem w różnych typach obiektów.

• Instalacje mieszkaniowe – ochrona gniazd wtykowych, obwodów oświetleniowych i urządzeń AGD w domach jednorodzinnych i mieszkaniach.
• Obiekty komercyjne – biura, sklepy, hotele, gdzie wymagana jest ochrona przeciwporażeniowa zgodna z normami budowlanymi.
• Przemysłowe instalacje maszyn i urządzeń – zabezpieczenie obwodów zasilających maszyny, napędy i systemy automatyki.
• Obwody o podwyższonym ryzyku porażenia – np. w pomieszczeniach wilgotnych, warsztatach lub miejscach publicznych.

Wskazówki Montażowe

Montaż bloku RCD powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie montować w rozdzielnicach na szynie DIN, po uprzednim odłączeniu napięcia w chronionym obwodzie. Połączenia wykonywać zgodnie z oznaczeniami L1/L2/L3/N na bloku i schematem podłączenia w dokumentacji technicznej. Po montażu należy przeprowadzić test przyciskiem „TEST” w celu weryfikacji poprawności działania członu RCD. Regularne kontrole działania zalecane co 6 miesięcy.

FAQ

• Czy blok DDA204 współpracuje z wyłącznikami innych serii? Tak, przeznaczony jest do montażu z wyłącznikami nadprądowymi serii S200 i S300P, które są standardowo stosowane w rozdzielnicach domowych i przemysłowych.
• Jaka jest maksymalna wartość prądu zwarcia, którą może wyłączyć ten blok? Maksymalny prąd zwarcia nie został określony w danych produktu. Należy sprawdzić dokumentację techniczną lub kartę katalogową urządzenia.
• Czy blok RCD wymaga okresowych przeglądów? Tak, zaleca się przeprowadzanie testów działania przyciskiem „TEST” co najmniej raz na 6 miesięcy oraz okresowe kontrole stanu izolacji i połączeń.
