Blok różnicowo-prądowy DDA204 A-25/0,03 AP-R, 25A 4P 30mA A, pro M compact | 2CSB204401R1250 ABB

Alternatywny kod produktu: 2CSB204401R1250

Opis i Kluczowe Cechy

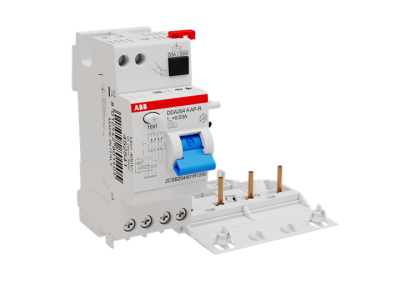

Blok różnicowo-prądowy DDA204 A-25/0,03 AP-R (symbol 2CSB204401R1250) to wysokiej jakości aparat zabezpieczający przeznaczony do współpracy z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przed skutkami sinusoidalnych prądów zmiennych oraz stałych pulsujących prądów ziemnozwarciowych, co gwarantuje skuteczną ochronę przeciwporażeniową i zwarciową. Odporność na niepożądane wyzwolenia zwiększa niezawodność instalacji.

• Czułość 30 mA: Doskonała ochrona przed porażeniem elektrycznym dzięki natychmiastowemu wyłączeniu przy wykryciu upływu prądu powyżej 30 mA.
• Typ A-PR: Ochrona przed prądami sinusoidalnymi AC, prądami stałymi pulsującymi DC oraz prądami upływowymi o częstotliwości 50/60 Hz, co zwiększa zakres zastosowań.
• Prąd znamionowy 25A: Odpowiedni dla instalacji obwodów odbiorczych o średnim obciążeniu.
• 4-biegunowe wykonanie: Przeznaczone do ochrony obwodów 3-fazowych z zerem lub obwodów 1-fazowych zasilanych z 4-przewodowej sieci.
• Montaż na szynie DIN: Szybki i trwały montaż, kompatybilny z szeroką gamą aparatury modułowej.

Zgodność z Normami

Blok RCD DDA204 spełnia wymagania normy PN-EN 61008-1 oraz Dyrektywy niskonapięciowej 2014/35/UE i posiada oznakowanie CE. Zapewnia ochronę zgodnie z wymaganiami dla urządzeń przeciwporażeniowych w instalacjach elektrycznych.

Zastosowanie

Blok różnicowo-prądowy DDA204 A-25/0,03 AP-R jest szeroko stosowany w instalacjach elektrycznych wymagających wysokiego poziomu bezpieczeństwa przeciwporażeniowego i zwarciowego.

• Instalacje mieszkaniowe – ochrona obwodów gniazd wtyczkowych i oświetlenia.
• Obiekty komercyjne – biurowce, centra handlowe, hotele (ochrona obwodów gniazd, klimatyzacji, oświetlenia awaryjnego).
• Przemysł – zasilanie maszyn i urządzeń o średnim obciążeniu, ochrona obwodów 3-fazowych.
• Instalacje specjalne – systemy UPS, agregaty prądotwórcze, obwody zasilania awaryjnego.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Blok należy zamontować na szynie DIN, zgodnie z instrukcjami producenta wyłączników nadprądowych serii S200/S300P. Przed montażem upewnić się, że instalacja jest odłączona od napięcia. Połączenia wykonywać przewodami o odpowiednim przekroju, zgodnie z normami PN-HD 60364. Dokręcić śruby połączeniowe z wymaganym momentem (zalecane 2,5 Nm). Po montażu przeprowadzić test działania przyciskiem „TEST” i sprawdzić działanie wyłącznika w warunkach rzeczywistych.

FAQ

• Jaką ochronę zapewnia blok RCD DDA204? Ochronę przeciwporażeniową (wyzwalanie przy upływie 30 mA) oraz ochronę przed zwarciami i przeciążeniami w obwodzie chronionym przez współpracujący wyłącznik nadprądowy.
• Czy blok można stosować w obwodach 1-fazowych? Tak, blok 4-biegunowy może być stosowany w obwodach 1-fazowych zasilanych z 4-przewodowej sieci (L1, L2, L3, N).
• Jaka jest różnica między typem A a typem AC? Typ A chroni przed prądami sinusoidalnymi AC, stałymi pulsującymi DC oraz prądami upływowymi o częstotliwości 50/60 Hz, natomiast typ AC tylko przed prądami sinusoidalnymi AC. Typ A jest bardziej wszechstronny i zalecany w nowoczesnych instalacjach.
