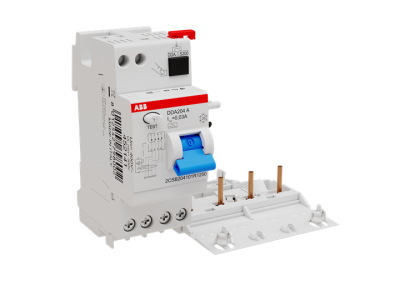

Blok różnicowo-prądowy DDA204 A-25/0,03, 25A 4P 30mA A, pro M compact | 2CSB204101R1250 ABB

Alternatywny kod produktu: 2CSB204101R1250

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA204 A-25/0,03 (symbol 2CSB204101R1250) to wyspecjalizowany moduł RCD 4-biegunowy o prądzie znamionowym 25A i czułości 30mA. Przeznaczony do współpracy z wyłącznikami nadprądowymi serii S200 i S300P, zapewnia kompleksową ochronę przeciwporażeniową oraz ochronę przed zwarciami doziemnymi. Chroni przed sinusoidalnymi prądami zmiennymi i stałymi pulsującymi, a także minimalizuje ryzyko porażenia prądem o niskim napięciu.

• Prąd znamionowy 25A: Zapewnia odpowiednią obciążalność prądową dla instalacji mieszkaniowych, komercyjnych i przemysłowych średniego obciążenia.
• Czułość 30mA (typ A): Wysoka czułość detekcji prądów upływowych – skuteczna ochrona przeciwporażeniowa dla osób i mienia.
• 4-biegunowa konstrukcja: Przeznaczony do instalacji 3-fazowych z neutralnym, zapewnia pełną ochronę w układach trójfazowych.
• Montaż z S200/S300P: Kompatybilny z popularnymi seriami wyłączników nadprądowych, ułatwiający projektowanie i rozbudowę instalacji.
• Ochrona przeciwporażeniowa i zwarciowa: Chroni osoby przed porażeniem (także przy prądzie stałym pulsującym) i obwody przed zwarciami doziemnymi.

Zgodność z Normami

Blok RCD DDA204 spełnia wymagania normy PN-EN 61008-1 oraz PN-EN 62423 dotyczące wyłączników różnicowoprądowych. Posiada deklarację zgodności CE i jest przystosowany do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Blok DDA204 przeznaczony jest do ochrony instalacji elektrycznych w obiektach wymagających wysokiego poziomu bezpieczeństwa przeciwporażeniowego i przeciwpożarowego.

• Instalacje mieszkaniowe – ochrona obwodów gniazd wtykowych, oświetlenia i urządzeń AGD.
• Obiekty komercyjne – biura, sklepy, hotele, gdzie wymagane są rozbudowane systemy ochrony przeciwporażeniowej.
• Instalacje przemysłowe – maszyny i urządzenia zasilane napięciem 3-fazowym, wymagające ochrony przeciwporażeniowej i zwarciowej.
• Systemy zasilania awaryjnego – współpraca z układami zasilania rezerwowego w budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż bloku RCD powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w chronionej instalacji. Blok montować na szynie DIN obok wyłącznika nadprądowego (S200/S300P), zachowując odpowiednią kolejność połączeń fazowych i neutralnej. Po montażu należy przeprowadzić test działania przyciskiem TEST, a następnie zmierzyć prąd upływu za pomocą odpowiedniego urządzenia pomiarowego. Regularne przeglądy i testy okresowe są zalecane dla utrzymania pełnej skuteczności ochronnej.

FAQ

• Czy blok RCD DDA204 chroni przed prądem stałym? Tak – blok typu A zapewnia ochronę przed sinusoidalnymi prądami zmiennymi i stałymi pulsującymi, co jest istotne w instalacjach zawierających urządzenia zasilane prądem stałym (np. falowniki, zasilacze impulsowe).
• Jakie są zalecenia dotyczące montażu z wyłącznikami S200/S300P? Blok jest kompatybilny z seriami S200 i S300P – montować go bezpośrednio na szynie DIN obok wyłącznika, zachowując prawidłową kolejność połączeń fazowych i neutralnej. Szczegółowe schematy połączeń znajdują się w dokumentacji technicznej.
• Czy blok DDA204 nadaje się do instalacji 3-fazowych? Tak – konstrukcja 4-biegunowa pozwala na stosowanie w układach trójfazowych z neutralnym, zapewniając kompleksową ochronę przeciwporażeniową i zwarciową.
