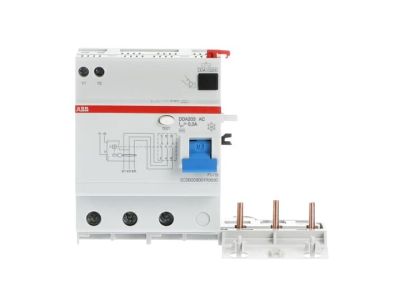

Blok różnicowo-prądowy DDA203 AC-63/0,3, 63A 3P 300mA AC, pro M compact | 2CSB203001R3630 ABB

Alternatywny kod produktu: 2CSB203001R3630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA203 AC-63/0,3 (symbol 2CSB203001R3630) to zaawansowane urządzenie ochronne przeznaczone do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Zaprojektowany do wykrywania sinusoidalnych zmiennych prądów ziemnozwarciowych, zapewnia ochronę przeciwporażeniową (czułość 300 mA) oraz dodatkową ochronę przed dotykiem pośrednim i bezpośrednim. Przeznaczony do instalacji mieszkaniowych, komercyjnych i przemysłowych.

• Czułość 300 mA AC: Ochrona przed prądami upływowymi, minimalizująca ryzyko porażenia prądem w sieciach o podwyższonych wymaganiach bezpieczeństwa.
• Prąd znamionowy 63A: Możliwość pracy z obwodami o maksymalnym prądzie obciążenia 63A, kompatybilny z wyłącznikami nadprądowymi serii S200/S300P.
• 3-biegunowa konstrukcja (3P): Zapewnia ochronę w układach trójfazowych, idealny do instalacji przemysłowych i komercyjnych.
• Dodatkowa ochrona przeciwporażeniowa: Zabezpieczenie przed dotykiem pośrednim (niskie napięcia dotykowe) i bezpośrednim (czułość 30 mA), zgodnie z normami bezpieczeństwa.
• Kompatybilność z seriami S200/S300P: Możliwość montażu bezpośrednio na szynie DIN, ułatwiająca integrację z rozdzielnicami modułowymi.

Zgodność z Normami

Blok DDA203 spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw unijnych dotyczących aparatury elektrycznej niskiego napięcia. Zapewnia zgodność z przepisami bezpieczeństwa przeciwporażeniowego i ochrony przeciwpożarowej w instalacjach trójfazowych. Posiada oznaczenie CE.

Zastosowanie

Blok różnicowo-prądowy DDA203 znajduje zastosowanie w instalacjach wymagających wysokiego poziomu ochrony przeciwporażeniowej i przeciwpożarowej.

• Instalacje mieszkaniowe – ochrona obwodów gniazdkowych i oświetleniowych w budynkach wielorodzinnych.
• Obiekty komercyjne – zabezpieczenie instalacji biurowych, sklepowych i gastronomicznych przed prądami upływowymi.
• Przemysł – ochrona maszyn i urządzeń w halach produkcyjnych, gdzie wymagana jest ochrona trójfazowa.
• Obiekty użyteczności publicznej – szkoły, szpitale, centra handlowe wymagające dodatkowej ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż bloku powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w chronionej instalacji. Blok montować na szynie DIN w pozycji pionowej, zgodnie z kierunkiem strzałki na obudowie. Zaciski L1, L2, L3 podłączyć do faz zasilających, natomiast zacisk N do przewodu neutralnego. Po montażu przeprowadzić test działania przyciskiem "TEST" i sprawdzić poprawność działania wskaźnika zadziałania. Regularnie testować blok zgodnie z zaleceniami producenta.

FAQ

• Jaka jest różnica między blokiem DDA203 a standardowym RCD? Blok DDA203 przeznaczony jest do współpracy z wyłącznikami nadprądowymi serii S200/S300P, oferując dodatkową ochronę przeciwporażeniową (czułość 300 mA) w układach trójfazowych.
• Czy blok można stosować w instalacjach jednofazowych? Tak, blok DDA203 może być stosowany w instalacjach jednofazowych przez podłączenie tylko jednej fazy (L) i przewodu neutralnego (N).
• Jak często należy testować blok RCD? Zgodnie z normami, blok RCD powinien być testowany co 6 miesięcy przyciskiem "TEST". Wymagane jest również przeprowadzenie okresowych badań w ramach przeglądu instalacji elektrycznej.
