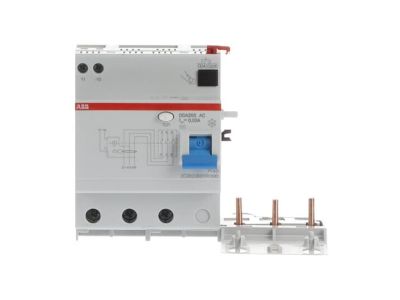

Blok różnicowo-prądowy DDA203 AC-63/0,03, 63A 3P 30mA AC, pro M compact | 2CSB203001R1630 ABB

Alternatywny kod produktu: 2CSB203001R1630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA203 AC-63/0,03 (symbol 2CSB203001R1630) to kompaktowe rozwiązanie z serii DDA200 do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przed sinusoidalnymi prądami ziemnozwarciowymi oraz skutkami dotyku pośredniego i bezpośredniego przy czułości 30 mA. Przeznaczony do instalacji mieszkaniowych, komercyjnych i przemysłowych.

• Prąd znamionowy 63A: Zapewnia odpowiednią obciążalność dla typowych obwodów odbiorczych w budynkach mieszkalnych i komercyjnych.
• Czułość 30 mA: Wysoka ochrona przeciwporażeniowa – natychmiastowe wyłączenie przy minimalnym prądzie upływu, minimalizujące ryzyko porażenia prądem.
• Trójfazowa konstrukcja 3P: Kompatybilność z trójfazowymi układami zasilania, zapewniająca ochronę w instalacjach przemysłowych i dużych obiektach.
• Seria DDA200 do współpracy z S200/S300P: Idealne rozwiązanie dla systemów modułowych, ułatwiające montaż i konfigurację rozdzielnic.
• Kompaktowa budowa "pro M compact": Oszczędza miejsce w szafie rozdzielczej przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Blok DDA203 spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw Unii Europejskiej. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Blok różnicowo-prądowy DDA203 znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających wysokiej ochrony przeciwporażeniowej i przeciwpożarowej.

• Instalacje mieszkaniowe – ochrona gniazd w łazienkach, kuchniach, pralniach oraz innych pomieszczeniach mokrych.
• Obiekty komercyjne – biura, sklepy, hotele, gdzie wymagana jest niezawodna ochrona przeciwporażeniowa dla użytkowników.
• Przedsiębiorstwa przemysłowe – zabezpieczenie maszyn i urządzeń zasilanych z obwodów trójfazowych.
• Budynki użyteczności publicznej – szpitale, szkoły, centra handlowe wymagające najwyższego stopnia ochrony.

Wskazówki Montażowe

Montaż bloku RCD powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie należy montować w szafie rozdzielczej na szynie DIN. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Blok należy zamocować do wyłącznika nadprądowego serii S200 lub S300P, zgodnie z instrukcją producenta. Po montażu należy przeprowadzić test działania przyciskiem "TEST" i sprawdzić poprawność połączeń.

FAQ

• Czy blok DDA203 współpracuje z innymi wyłącznikami niż S200/S300P? Blok przeznaczony jest wyłącznie do współpracy z wyłącznikami nadprądowymi serii S200 i S300P w systemie modułowym.
• Jakie jest maksymalne obciążenie prądowe? Prąd znamionowy bloku wynosi 63A, co oznacza, że może być stosowany w obwodach o maksymalnym obciążeniu do 63 amperów.
• Czy blok DDA203 posiada zabezpieczenie przed zwarciami? Tak, blok wyposażony jest w zabezpieczenie zwarciowe, które chroni zarówno sam blok, jak i współpracujący z nim wyłącznik nadprądowy.
