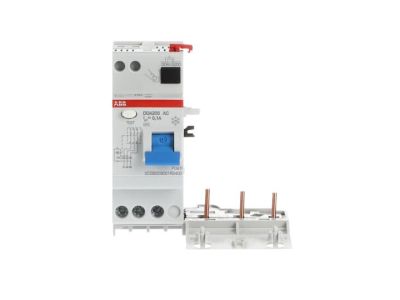

Blok różnicowo-prądowy DDA203 AC-40/0,5, 40A 3P 500mA AC, pro M compact | 2CSB203001R4400 ABB

Alternatywny kod produktu: 2CSB203001R4400

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA203 AC-40/0,5 (symbol 2CSB203001R4400) to wysokiej jakości moduł RCD przeznaczony do montażu z wyłącznikami nadprądowymi serii S200/S300P. Zapewnia ochronę przed sinusoidalnymi prądami ziemnozwarciowymi oraz skutkami dotykowymi (pośrednimi i bezpośrednimi przy czułości ≥30 mA). Wersja 3-biegunowa (3P) z prądem znamionowym 40A i prądem różnicowym 500mA AC dedykowana jest do instalacji 3-fazowych.

• Ochrona przed prądami upływowymi: Wykrywa i reaguje na sinusoidalne prądy ziemnozwarciowe, eliminując zagrożenie porażenia prądem.
• Czułość ≥30 mA: Zapewnia dodatkową ochronę przed dotykiem bezpośrednim w obwodach odbiorczych.
• Kompatybilność z S200/S300P: Bezpośredni montaż na szynie DIN z wyłącznikami nadprądowymi, bez konieczności dodatkowych adapterów.
• Prąd znamionowy 40A: Możliwość zabezpieczenia obwodów o obciążeniu do 40A w instalacjach 3-fazowych.
• Prąd różnicowy 500mA AC: Standardowe rozwiązanie do ochrony grupowej w instalacjach przemysłowych i komercyjnych.

Zgodność z Normami

Blok DDA203 spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego. Posiada oznakowanie CE i jest zaprojektowany zgodnie z normami IEC 60947-2.

Zastosowanie

Blok różnicowo-prądowy DDA203 stanowi kluczowy element ochrony przeciwporażeniowej w instalacjach elektrycznych wymagających zabezpieczenia przed prądami upływowymi.

• Ochrona grupowa obwodów gniazd w budynkach mieszkalnych i biurowych.
• Zabezpieczenie maszyn i urządzeń przemysłowych przed skutkami zwarć doziemnych.
• Instalacje komercyjne (hotele, centra handlowe) zasilające obwody oświetleniowe i gniazdkowe.
• Układy automatyki budynkowej i systemy zasilania awaryjnego.

Wskazówki Montażowe

Montaż bloku RCD powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montować na szynie DIN (35mm) w rozdzielnicy, bezpośrednio za wyłącznikiem nadprądowym serii S200/S300P. Przed montażem należy bezwzględnie odłączyć napięcie w chronionym obwodzie. Połączenia wykonywać przewodami o odpowiednim przekroju (zgodnie z normą PN-HD 60364-5-52). Po montażu przeprowadzić test przyciskiem "TEST" w celu weryfikacji poprawności działania.

FAQ

• Czy blok DDA203 działa z wyłącznikami innych producentów? Zgodnie z danymi producenta, blok jest kompatybilny jedynie z wyłącznikami nadprądowymi serii S200 i S300P.
• Jakie jest maksymalne obciążenie chronionego obwodu? Prąd znamionowy 40A pozwala na zabezpieczenie obwodów o łącznym obciążeniu do 40A w instalacji 3-fazowej.
• Czy blok działa z prądami stałymi (DC)? Nie – blok DDA203 jest przeznaczony wyłącznie do ochrony przed prądami zmiennymi typu AC (50Hz/60Hz).
