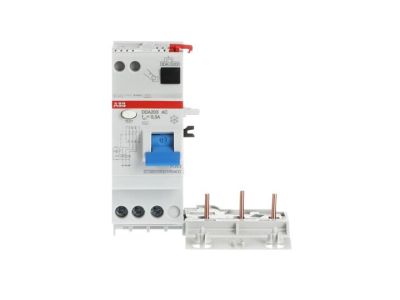

Blok różnicowo-prądowy DDA203 AC-40/0,3, 40A 3P 300mA AC, pro M compact | 2CSB203001R3400 ABB

Alternatywny kod produktu: 2CSB203001R3400

Opis i Kluczowe Cechy

Blok różnicowoprądowy DDA203 AC-40/0,3 (symbol 2CSB203001R3400) z serii DDA200 to modułowe urządzenie zabezpieczające przeznaczone do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przeciwporażeniową oraz przeciwzwarciową w instalacjach jednofazowych i trójfazowych. Charakteryzuje się czułością 300mA i prądem znamionowym 40A w układzie 3P. Przeznaczony do zastosowań w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Czułość 300mA: Ochrona przed zwarciami doziemnymi w instalacjach o podwyższonym ryzyku pożarowym – minimalizuje zagrożenie uszkodzeń izolacji i zwarć.
• Prąd znamionowy 40A: Możliwość stosowania w obwodach o maksymalnym obciążeniu 40A, kompatybilny z wyłącznikami serii S200/S300P.
• Układ 3P (trójfazowy): Zapewnia ochronę w instalacjach trójfazowych z neutralnym przewodem ochronnym (PE) – typowe rozwiązanie w układach przemysłowych.
• Seria DDA200: Modułowa konstrukcja ułatwiająca integrację z aparaturą modułową w rozdzielnicach – kompaktowe wymiary i prosta instalacja.
• Ochrona przeciwporażeniowa i przeciwzwarciowa: Zabezpiecza przed skutkami dotyku pośredniego i zwarć doziemnych, zwiększając bezpieczeństwo użytkowników i instalacji.

Zgodność z Normami

Blok RCD DDA203 spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej i zwarciowej. Posiada oznaczenie CE i został zaprojektowany zgodnie z normami IEC 61008-1 oraz PN-EN 61008-1. Przeznaczony do stosowania w instalacjach zgodnych z przepisami VDE i lokalnymi regulacjami bezpieczeństwa.

Zastosowanie

Blok różnicowoprądowy DDA203 znajduje zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przeciwporażeniowej i przeciwzwarciowej.

• Instalacje mieszkaniowe (mieszkania, domy jednorodzinne) – jako dodatkowe zabezpieczenie w obwodach gniazd wtykowych i oświetlenia.
• Obiekty komercyjne (biura, sklepy, hale widowiskowe) – ochrona przed zwarciami doziemnymi w instalacjach o średnim obciążeniu.
• Przemysłowe instalacje maszynowe – zabezpieczenie obwodów trójfazowych w maszynach i urządzeniach przemysłowych.
• Budownictwo tymczasowe i budowy – jako rozwiązanie na czas prowadzenia prac instalacyjnych.

Wskazówki Montażowe

Montaż bloku RCD powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Blok należy zamontować na szynie DIN zgodnie z wytycznymi producenta wyłączników serii S200/S300P. Przewody fazowe i neutralny wprowadzić zgodnie z oznaczeniami na urządzeniu. Po montażu przeprowadzić test działania przyciskiem TEST – blok powinien natychmiast odłączyć zasilanie. Regularne testy działania zaleca się przeprowadzać co 6 miesięcy.

FAQ

• Jaka jest różnica między blokiem RCD a klasycznym wyłącznikiem różnicowoprądowym? Blok RCD (np. DDA203) jest zaprojektowany do montażu z wyłącznikami nadprądowymi serii S200/S300P i pełni rolę dodatkowej ochrony przeciwporażeniowej. Klasyczny RCD to samodzielne urządzenie z wbudowanym zabezpieczeniem nadprądowym.
• Czy blok DDA203 może być stosowany w instalacjach jednofazowych? Tak, blok jest kompatybilny z instalacjami jednofazowymi, jednak w układzie 3P zalecany jest do zabezpieczania obwodów trójfazowych z neutralnym przewodem ochronnym.
• Jak często należy przeprowadzać test działania bloku RCD? Zaleca się przeprowadzanie testu działania co 6 miesięcy przyciskiem TEST. Regularna kontrola zapewnia niezawodność zabezpieczenia.
