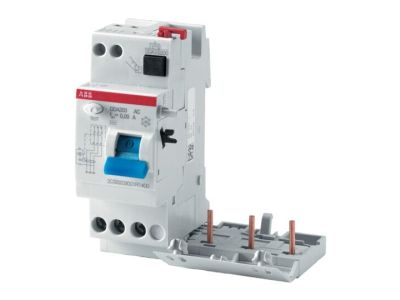

Blok różnicowo-prądowy DDA203 AC-40/0,1, 40A 3P 100mA AC, pro M compact | 2CSB203001R2400 ABB

Alternatywny kod produktu: 2CSB203001R2400

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA203 AC-40/0,1 (symbol 2CSB203001R2400) stanowi element aparatury modułowej do montażu na szynie DIN. Zaprojektowany do współpracy z wyłącznikami nadprądowymi serii S200 i S300P, zapewnia ochronę przeciwporażeniową i przeciwpożarową w instalacjach 3-fazowych. Charakteryzuje się znamionowym prądem różnicowym 100mA oraz prądem znamionowym 40A, gwarantując skuteczną detekcję prądów upływowych.

• Prąd znamionowy 40A (3P): Kompatybilny z wyłącznikami nadprądowymi o prądzie znamionowym do 40A, zapewniając elastyczność doboru aparatury w instalacjach 3-fazowych.
• Prąd różnicowy 100mA (AC): Wykrywa sinusoidalne prądy upływowe, chroniąc przed porażeniem i pożarem spowodowanym zwarciami doziemnymi.
• Montaż na szynie DIN: Umożliwia szybki i pewny montaż w rozdzielnicach, co upraszcza proces instalacji i modernizacji układów zabezpieczeń.
• Ochrona przeciwporażeniowa i przeciwpożarowa: Spełnia wymagania dotyczące ochrony dodatkowej przed dotykiem pośrednim i bezpośrednim, zgodnie z normami bezpieczeństwa.
• Zastosowanie uniwersalne: Przeznaczony do instalacji mieszkaniowych, komercyjnych i przemysłowych – dostosowany do różnych poziomów obciążenia.

Zgodność z Normami

Blok DDA203 spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej i przeciwpożarowej, w tym normy PN-EN 61008-1 i PN-EN 60947-2. Posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej.

Zastosowanie

Blok różnicowo-prądowy DDA203 AC-40/0,1 znajduje zastosowanie w instalacjach elektrycznych wymagających ochrony przed prądami upływowymi i zwarciami doziemnymi.

• Instalacje mieszkaniowe – ochrona obwodów gniazdkowych i oświetleniowych w budynkach mieszkalnych.
• Obiekty komercyjne (biura, sklepy) – zabezpieczenie układów zasilających urządzenia biurowe i oświetlenie.
• Przemysł lekkiego i średniego – ochrona maszyn i urządzeń zasilanych z sieci 3-fazowej.
• Modernizacje instalacji – uzupełnienie istniejących układów zabezpieczeń o ochronę różnicowoprądową.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w chronionym obwodzie. Blok należy zamontować na szynie DIN w rozdzielnicy, łącząc go z wyłącznikiem nadprądowym serii S200/S300P zgodnie z dokumentacją techniczną. Należy zapewnić odpowiednią przestrzeń dla przewodów i zachować odstępy izolacyjne zgodnie z normami. Po montażu przeprowadzić test działania przyciskiem „TEST”.

FAQ

• Czy blok DDA203 współpracuje z innymi seriami wyłączników? Tak, jest kompatybilny z wyłącznikami nadprądowymi serii S200 i S300P, co umożliwia elastyczne łączenie aparatury w rozdzielnicach.
• Jaki jest zakres prądów znamionowych dla tego bloku? Znamionowy prąd roboczy wynosi 40A, co oznacza, że blok może być stosowany w obwodach o prądzie znamionowym do 40A.
• Czy blok chroni przed prądami stałymi? Nie – blok DDA203 AC-40/0,1 wykrywa jedynie sinusoidalne prądy upływowe AC, zgodnie z oznaczeniem AC w nazwie.
