Blok różnicowo-prądowy DDA203 AC-40/0,03, 40A 3P 30mA AC, pro M compact | 2CSB203001R1400 ABB

Alternatywny kod produktu: 2CSB203001R1400

Opis i Kluczowe Cechy

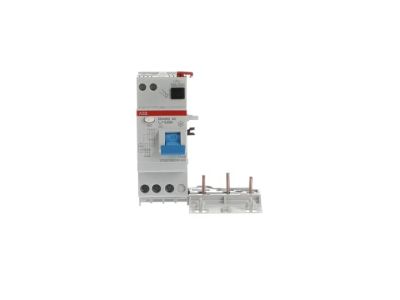

Blok różnicowoprądowy DDA203 (symbol 2CSB203001R1400) o prądzie znamionowym 40A, 3-biegunowy (3P) z czułością 30mA AC to kluczowy element układów zabezpieczeń w instalacjach elektrycznych. Przeznaczony do montażu z wyłącznikami nadprądowymi serii S200 i S300P, zapewnia ochronę przed skutkami sinusoidalnych prądów zwarciowych oraz ochronę przed dotykiem pośrednim i bezpośrednim.

• Prąd znamionowy 40A: Dobór odpowiedni dla obwodów o średnim i dużym obciążeniu, np. gniazd wtykowych w budynkach komercyjnych lub przemysłowych.
• Czułość 30mA AC: Wysoka czułość na prądy upływowe chroni przed porażeniem elektrycznym i minimalizuje ryzyko pożaru spowodowanego prądami ziemnozwarciowymi.
• 3-biegunowa konstrukcja (3P): Zapewnia ochronę w instalacjach trójfazowych, gdzie wymagane jest monitorowanie wszystkich przewodów fazowych.
• Montaż z S200/S300P: Kompatybilność z popularnymi seriami wyłączników nadprądowych gwarantuje elastyczność projektową i ułatwia montaż w rozdzielnicach.
• Zastosowanie w instalacjach AC: Przeznaczony do pracy w układach prądu przemiennego, standardowych w sieciach budynkowych i przemysłowych.

Zgodność z Normami

Blok DDA203 spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej i przeciwpożarowej. Produkt posiada deklarację zgodności CE oraz jest zgodny z normami serii IEC 61008-1 i EN 61008-1.

Zastosowanie

Blok różnicowoprądowy DDA203 znajduje zastosowanie w różnych typach instalacji elektrycznych, gdzie wymagana jest ochrona przed prądami upływowymi i zwarciowymi.

• Instalacje mieszkaniowe: ochrona gniazd wtykowych, obwodów oświetleniowych oraz zabezpieczenie pomieszczeń o podwyższonym ryzyku porażenia (np. łazienki, kuchnie).
• Obiekty komercyjne: biura, sklepy, galerie handlowe – ochrona obwodów zasilających urządzenia biurowe i systemy klimatyzacyjne.
• Przemysł: zabezpieczenie maszyn i urządzeń o średnim obciążeniu, np. w halach produkcyjnych, warsztatach i magazynach.
• Instalacje trójfazowe: ochrona silników, napędów oraz innych odbiorników wymagających zasilania 3-fazowego.

Wskazówki Montażowe

Montaż bloku RCD powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Blok montować wyłącznie z wyłącznikami nadprądowymi serii S200 lub S300P, zachowując odpowiednią kolejność połączeń. Wymagane odłączenie napięcia przed rozpoczęciem prac. Po montażu przeprowadzić test działania przyciskiem TEST – blok powinien się wyłączyć.

FAQ

• Czy blok DDA203 nadaje się do instalacji trójfazowych? Tak, 3-biegunowa konstrukcja (3P) zapewnia ochronę we wszystkich trzech przewodach fazowych instalacji trójfazowej.
• Jakie jest typowe zastosowanie dla czułości 30mA? Czułość 30mA jest standardowa dla ochrony przeciwporażeniowej w instalacjach mieszkaniowych i komercyjnych, zapewniając szybkie wyłączenie w przypadku zwarcia doziemnego.
• Czy blok wymaga dodatkowej ochrony przed przepięciami? Blok DDA203 jest urządzeniem ochronnym klasy B, ale dla pełnej ochrony instalacji zalecane jest stosowanie dodatkowych ochronników przeciwprzepięciowych w rozdzielnicy.
