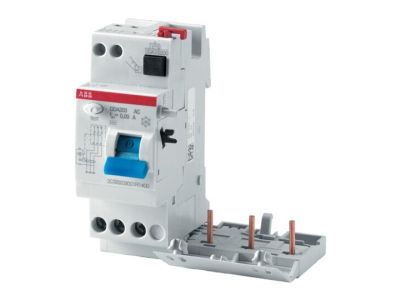

Blok różnicowo-prądowy DDA203 AC-25/1, 25A 3P 1A AC, pro M compact | 2CSB203001R5250 ABB

Alternatywny kod produktu: 2CSB203001R5250

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA203 AC-25/1 (symbol 2CSB203001R5250) serii pro M compact to zaawansowane rozwiązanie przeznaczone do współpracy z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przeciwporażeniową przed sinusoidalnymi prądami zwarciowymi typu AC, gwarantując bezpieczeństwo użytkowania instalacji elektrycznych w obiektach mieszkalnych, komercyjnych i przemysłowych.

• Prąd znamionowy 25A: Kompatybilny z wyłącznikami nadprądowymi o prądzie znamionowym do 25A, co pozwala na precyzyjne dostosowanie zabezpieczeń do obwodu.
• 3 bieguny (3P): Przeznaczony do instalacji trójfazowych z neutralnym, zapewniając kompleksową ochronę w sieciach 3-fazowych.
• Czułość 1A AC: Wysoka czułość detekcji prądów upływowych (typ AC) minimalizuje ryzyko porażenia prądem elektrycznym.
• Dodatkowa ochrona 30 mA: Zapewnia ochronę przed dotykiem pośrednim i bezpośrednim, zgodnie z normami bezpieczeństwa.
• Montaż z serią S200/S300P: Kompatybilny z modułową aparaturą modułową, co ułatwia montaż i wymianę w rozdzielnicach elektrycznych.

Zgodność z Normami

Blok DDA203 AC-25/1 spełnia wymagania norm europejskich dla ochrony przeciwporażeniowej (PN-EN 61008-1, PN-EN 62423) oraz posiada deklarację zgodności CE. Został zaprojektowany zgodnie z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Blok różnicowo-prądowy DDA203 AC-25/1 znajduje zastosowanie w instalacjach wymagających wysokiego poziomu ochrony przeciwporażeniowej w różnych typach obiektów.

• Instalacje mieszkaniowe: ochrona gniazd wtykowych, obwodów oświetleniowych oraz urządzeń AGD.
• Obiekty komercyjne: biura, sklepy, hotele – zabezpieczenie obwodów zasilających urządzenia biurowe, klimatyzację i systemy oświetleniowe.
• Obiekty przemysłowe: ochrona maszyn, urządzeń i linii produkcyjnych przed prądami upływowymi i zwarciami doziemnymi.
• Instalacje specjalne: centra danych, szpitale, laboratoria – gdzie wymagana jest wysoka niezawodność zabezpieczeń.

Wskazówki Montażowe

Montaż bloku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Blok montowany jest na szynie DIN obok wyłącznika nadprądowego serii S200 lub S300P. Przed podłączeniem należy upewnić się, że napięcie zostało odłączone od instalacji. Połączenia wykonywać zgodnie z oznaczeniami na urządzeniu (L1-L3, N, PE). Po montażu przeprowadzić test przyciskiem „TEST” w celu weryfikacji poprawności działania ochrony przeciwporażeniowej.

FAQ

• Jaki jest typ ochrony prądowej bloku DDA203? Blok zapewnia ochronę typu AC przed sinusoidalnymi prądami zwarciowymi, zgodnie z klasyfikacją normy PN-EN 61008-1.
• Czy blok DDA203 można stosować w instalacji 1-fazowej? Nie – blok przeznaczony jest do instalacji 3-fazowych z neutralnym (3P + N), jednak może być stosowany w obwodach 1-fazowych poprzez odpowiednie połączenie z wyłącznikiem nadprądowym.
• Jakie są zalecane okresowe przeglądy bloku? Zaleca się przeprowadzanie okresowych testów funkcjonalnych (przyciskiem TEST) przynajmniej raz na 6 miesięcy oraz weryfikację stanu połączeń podczas przeglądów instalacji elektrycznej.
