Blok różnicowo-prądowy DDA203 AC-25/0,5, 25A 3P 500mA AC, pro M compact | 2CSB203001R4250 ABB

Alternatywny kod produktu: 2CSB203001R4250

Opis i Kluczowe Cechy

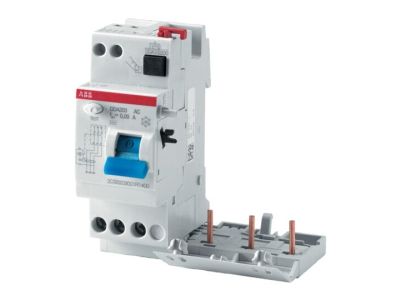

Blok różnicowoprądowy DDA203 (symbol 2CSB203001R4250) z serii DDA200 to kompaktowe urządzenie typu pro M compact przeznaczone do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przeciwporażeniową oraz zwarciową w instalacjach 3-fazowych. Charakteryzuje się czułością 500mA AC, co minimalizuje ryzyko zwarć doziemnych i pożarów spowodowanych prądami upływowymi.

• Typ ochrony AC: Wykrywa sinusoidalne prądy zmiennie ziemnozwarciowe, chroniąc obwody przed zwarciami doziemnymi w sieciach trójfazowych.
• Czułość 500mA: Zapewnia selektywne działanie w instalacjach przemysłowych i komercyjnych, gdzie wymagana jest wyższa tolerancja na prądy upływowe.
• Montaż z S200/S300P: Kompatybilny z wyłącznikami nadprądowymi serii S200 i S300P, co umożliwia tworzenie kompaktowych zestawów ochronnych w rozdzielnicach.
• Ochrona przeciwporażeniowa: Zabezpiecza przed dotykiem pośrednim (prąd upływowy >30mA) oraz dodatkowo przed dotykiem bezpośrednim, podnosząc poziom bezpieczeństwa użytkowników.
• Seria pro M compact: Zajmuje minimalną przestrzeń w rozdzielnicy dzięki kompaktowej budowie, ułatwiając montaż w ograniczonej przestrzeni.

Zgodność z Normami

Blok RCD DDA203 spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego. Posiada oznaczenie CE, co potwierdza zgodność z wymaganiami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Blok różnicowoprądowy DDA203 znajduje zastosowanie w instalacjach wymagających skutecznej ochrony przeciwporażeniowej i zwarciowej w układach trójfazowych.

• Instalacje mieszkaniowe zasilane 3-fazowo – ochrona obwodów gniazd w kuchni, łazience lub garażu.
• Obiekty komercyjne (biura, sklepy) – zasilanie urządzeń biurowych, oświetlenia i gniazd ogólnego przeznaczenia.
• Przemysłowe instalacje maszyn i urządzeń – ochrona linii zasilających maszyny o wyższym poborze mocy.
• Systemy grzewcze i klimatyzacyjne – zabezpieczenie obwodów siłowych w rozdzielnicach technicznych.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Blok należy zamontować na szynie DIN w rozdzielnicy, następnie podłączyć przewody fazowe L1, L2, L3 oraz neutralny N do odpowiednich zacisków. Ważne: zachować biegunowość i odpowiedni moment dokręcania (zgodnie z dokumentacją techniczną). Po montażu przeprowadzić test przyciskiem TEST – zanik napięcia na wyjściu potwierdzi poprawność działania.

FAQ

• Jaka jest różnica między czułością 500mA a 30mA? Czułość 500mA stosowana jest głównie w instalacjach przemysłowych, gdzie występują wyższe prądy upływowe (np. w maszynach). Czułość 30mA zapewnia ochronę przeciwporażeniową dla ludzi, natomiast 500mA chroni przed zwarciami doziemnymi i pożarami.
• Czy blok DDA203 nadaje się do instalacji 1-fazowych? Nie – zaprojektowany jest do współpracy z 3-biegunowymi wyłącznikami nadprądowymi serii S200/S300P w układach trójfazowych.
• Jak przeprowadzić test działania bloku? Po montażu należy wcisnąć przycisk TEST – jeśli blok działa prawidłowo, napięcie na wyjściu zaniknie. Test należy przeprowadzać regularnie (np. raz na kwartał) w ramach przeglądu instalacji.
