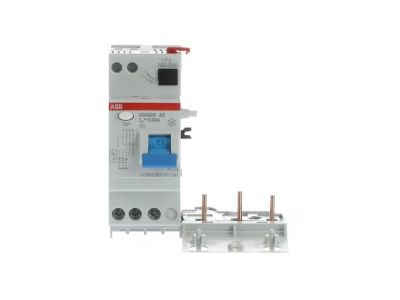

Blok różnicowo-prądowy DDA203 AC-25/0,03, 25A 3P 30mA AC, pro M compact | 2CSB203001R1250 ABB

Alternatywny kod produktu: 2CSB203001R1250

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA203 AC-25/0,03 (symbol 2CSB203001R1250) to urządzenie zabezpieczające zaprojektowane do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przeciwporażeniową 30mA (typ AC) przed sinusoidalnymi prądami upływowymi, minimalizując ryzyko porażenia prądem oraz uszkodzeń instalacji w układach 3-fazowych 230/400V.

• Prąd znamionowy 25A: Odpowiedni do zabezpieczania obwodów o średnim obciążeniu, takich jak gniazda w mieszkaniach, biurach czy małych instalacjach przemysłowych.
• Czułość 30mA (typ AC): Wysoce skuteczna ochrona przeciwporażeniowa – wykrywa i wyłącza zasilanie przy minimalnych prądach upływowych, chroniąc użytkowników przed porażeniem.
• Konfiguracja 3P (3-biegunowa): Przeznaczony do układów trójfazowych z neutralnym, zapewnia kompleksową ochronę przeciwporażeniową i przeciwzwarciową w instalacjach 230/400V.
• Montaż z seriami S200/S300P: Kompatybilność mechaniczna z popularnymi wyłącznikami nadprądowymi ułatwia projektowanie i modernizację rozdzielnic.
• Dodatkowa ochrona przeciwporażeniowa: Zapewnia ochronę zarówno przed pośrednimi, jak i bezpośrednimi kontaktami z częściami pod napięciem.

Zgodność z Normami

Blok DDA203 spełnia wymagania normy PN-EN 61008-1 oraz posiada deklarację zgodności CE. Przeznaczony do stosowania w instalacjach zgodnych z normami europejskimi dotyczącymi ochrony przeciwporażeniowej i przeciwzwarciowej.

Zastosowanie

Blok różnicowo-prądowy DDA203 znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu ochrony przeciwporażeniowej, zarówno w nowych, jak i istniejących rozdzielnicach.

• Instalacje mieszkaniowe i biurowe – zabezpieczenie gniazd, oświetlenia i obwodów gniazdkowych.
• Obiekty komercyjne – sklepy, biurowce, centra handlowe zasilane z sieci 3-fazowej.
• Małe instalacje przemysłowe – maszyny, urządzenia o średnim poborze mocy, linie produkcyjne.
• Modernizacje rozdzielnic – wymiana lub uzupełnienie istniejących bloków RCD w układzie zabezpieczeń.

Wskazówki Montażowe

Montaż bloku różnicowo-prądowego powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w chronionej instalacji. Blok należy zamontować na szynie DIN w rozdzielnicy, zgodnie z zaleceniami producenta wyłączników nadprądowych (seria S200/S300P). Przewody fazowe i neutralny wprowadzić zgodnie z oznaczeniami na urządzeniu. Po montażu przeprowadzić test działania przyciskiem „TEST” i sprawdzić poprawność współpracy z sąsiednimi zabezpieczeniami. Uwzględnić odpowiedni dobór prądu znamionowego bloku względem chronionego obwodu.

FAQ

• Jakiego typu prądów upływowych wykrywa blok DDA203? Blok RCD DDA203 typu AC wykrywa sinusoidalne, zmienne prądy upływowe – standardowe w instalacjach elektrycznych.
• Czy blok DDA203 nadaje się do instalacji 1-fazowych? Nie – jest to blok 3-biegunowy (3P) przeznaczony do układów trójfazowych z neutralnym. Do instalacji 1-fazowych należy stosować bloki RCD 1P+N.
• Jak często należy przeprowadzać testy działania bloku RCD? Według normy PN-HD 60364-6 zaleca się przeprowadzanie testów co 6 miesięcy. Testowanie należy wykonać przyciskiem „TEST” na płycie czołowej.
