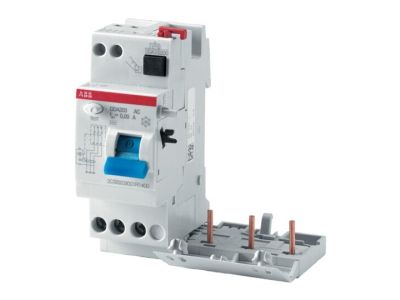

Blok różnicowo-prądowy DDA203 A S-63/0,5, 63A 3P 500mA AS, pro M compact | 2CSB203201R4630 ABB

Alternatywny kod produktu: 2CSB203201R4630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA203 A S-63/0,5 (symbol 2CSB203201R4630) to wysokiej jakości komponent z serii DDA200 przeznaczony do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przeciwporażeniową przed sinusoidalnymi prądami upływowymi i bezpośrednimi prądami pulsacyjnymi, z celowym opóźnieniem wyzwalania dla zapewnienia selektywności w instalacjach. Przeznaczony do zastosowań komercyjnych i przemysłowych, gdzie wymagana jest wysoka niezawodność i zgodność z normami bezpieczeństwa.

• Prąd znamionowy 63A: Odpowiedni do zabezpieczania obwodów o średnim i wysokim obciążeniu prądowym w instalacjach trójfazowych.
• Czułość 500mA: Wysoka czułość wykrywania prądów upływowych, skuteczna ochrona przeciwporażeniowa w środowiskach o podwyższonym ryzyku.
• 3-biegunowa konstrukcja (3P): Przeznaczony do współpracy z układami trójfazowymi, zapewniający kompleksową ochronę w instalacjach przemysłowych i komercyjnych.
• Celowe opóźnienie wyzwalania: Zapewnia selektywność działania w układzie, minimalizując ryzyko niepotrzebnego wyłączania całej instalacji przy wystąpieniu drobnych zakłóceń.
• Montaż z wyłącznikami S200/S300P: Kompatybilny z popularnymi seriami wyłączników nadprądowych, ułatwiający projektowanie i modernizację instalacji elektrycznych.

Zgodność z Normami

Blok RCD DDA203 spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw unijnych dotyczących bezpieczeństwa elektrycznego. Posiada oznaczenie CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami VDE i IEC w środowiskach komercyjnych i przemysłowych.

Zastosowanie

Blok różnicowo-prądowy DDA203 znajduje zastosowanie w instalacjach wymagających wysokiej ochrony przeciwporażeniowej z zachowaniem selektywności działania, szczególnie w środowiskach o podwyższonym ryzyku porażenia prądem.

• Instalacje przemysłowe – maszyny, rozdzielnice, układy napędowe.
• Obiekty komercyjne – centra handlowe, biurowce, hotele.
• Systemy zasilania awaryjnego i rezerwowego.
• Modernizacja istniejącej instalacji elektrycznej w celu podniesienia poziomu bezpieczeństwa.

Wskazówki Montażowe

Montaż bloku RCD powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Blok należy zamontować na szynie DIN w rozdzielnicy, łącząc go z wyłącznikiem nadprądowym serii S200 lub S300P. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Po montażu należy przeprowadzić test działania przyciskiem TEST, aby zweryfikować poprawność działania układu. Regularne przeglądy i testowanie RCD są obowiązkowe zgodnie z przepisami.

FAQ

• Czy blok RCD DDA203 współpracuje z innymi seriami wyłączników? Blok jest kompatybilny wyłącznie z wyłącznikami nadprądowymi serii S200 i S300P. Do innych serii należy dobrać odpowiedni adapter lub blok RCD z innej serii.
• Jaki jest zakres temperatur pracy? Dokładny zakres temperatur nie został określony w dostępnych danych. Produkt przeznaczony jest do stosowania w typowych warunkach środowiskowych wewnętrznych, z zastrzeżeniem norm producenta.
• Czy blok wymaga dodatkowego zasilania? Blok RCD DDA203 nie wymaga dodatkowego zasilania – działa w oparciu o prąd upływowy w chronionym obwodzie.
