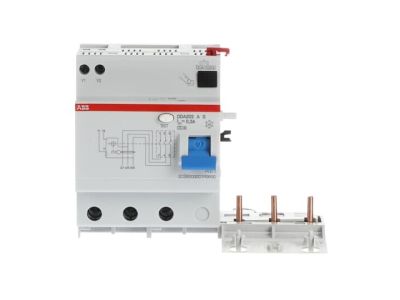

Blok różnicowo-prądowy DDA203 A S-63/0,3, 63A 3P 300mA AS, pro M compact | 2CSB203201R3630 ABB

Alternatywny kod produktu: 2CSB203201R3630

Opis i Kluczowe Cechy

Blok różnicowoprądowy DDA203 A S-63/0,3 (2CSB203201R3630) to wysokiej klasy urządzenie z serii DDA200 przeznaczone do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Chroni instalację przed skutkami sinusoidalnych zmiennych i pulsacyjnych prądów upływowych dzięki celowemu opóźnieniu wyzwalania – zapewnia selektywność działania z innymi urządzeniami ochronnymi. Charakteryzuje się prądem znamionowym 63A, 3-biegunową konstrukcją (3P) i czułością 300mA w wersji AS (opóźniona).

• Prąd znamionowy 63A: Możliwość zabezpieczenia obwodów o maksymalnym obciążeniu 63A, odpowiedni do instalacji przemysłowych i komercyjnych.
• Czułość 300mA w wersji AS: Selektywna ochrona przed prądami upływowymi – opóźnione wyzwalanie zapobiega niepotrzebnym wyłączeniom, zachowując ciągłość zasilania.
• 3-biegunowa konstrukcja (3P): Zapewnia ochronę dla instalacji trójfazowych z przewodem neutralnym, typowych w sieciach przemysłowych.
• Selektywność działania: Dzięki celowemu opóźnieniu wyzwalania współpracuje z innymi urządzeniami RCD, eliminując ryzyko nieuzasadnionych przerw w zasilaniu.
• Seria DDA200 do współpracy z S200/S300P: Kompatybilność z szeroką gamą wyłączników nadprądowych, ułatwia projektowanie i modernizację instalacji.

Zgodność z Normami

Blok RCD DDA203 A S-63/0,3 spełnia wymagania norm: PN-EN 61008-1, PN-EN 60947-2 oraz dyrektywy niskonapięciowej LVD 2014/35/UE. Produkt posiada deklarację zgodności CE i jest zaprojektowany zgodnie z międzynarodowymi standardami ochrony przeciwporażeniowej.

Zastosowanie

Blok różnicowoprądowy DDA203 A S-63/0,3 przeznaczony jest do ochrony instalacji elektrycznych w obiektach o podwyższonych wymaganiach dotyczących bezpieczeństwa przeciwporażeniowego i ciągłości zasilania.

• Instalacje przemysłowe – ochrona maszyn i urządzeń zasilanych z sieci trójfazowych.
• Obiekty komercyjne – biurowce, centra handlowe, hotele z rozbudowanymi instalacjami elektrycznymi.
• Modernizacja rozdzielnic – montaż z wyłącznikami serii S200/S300P w istniejących instalacjach.
• Ochrona obwodów zasilających wrażliwe urządzenia elektroniczne, gdzie konieczna jest selektywna ochrona przeciwporażeniowa.

Wskazówki Montażowe

Montaż bloku RCD powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem wszystkich środków bezpieczeństwa. Urządzenie montowane jest w rozdzielnicy na szynie DIN, w pozycji pionowej. Przed montażem należy upewnić się, że instalacja jest odłączona od napięcia. Podłączenie przewodów fazowych i neutralnego powinno być wykonane zgodnie z oznaczeniami na urządzeniu (L1, L2, L3, N). Dobór momentu dokręcania zacisków zgodnie z dokumentacją techniczną – standardowo 2,5 Nm. Po montażu przeprowadzić test działania przyciskiem TEST.

FAQ

• Czym różni się wersja AS od standardowej? Wersja AS (opóźniona) posiada celowe opóźnienie wyzwalania, co zapewnia selektywność działania z innymi urządzeniami RCD w instalacji. Chroni to przed nieuzasadnionymi wyłączeniami, zachowując ciągłość zasilania.
• Czy blok RCD DDA203 można stosować w instalacjach jednofazowych? Nie – blok jest przeznaczony wyłącznie do instalacji trójfazowych z przewodem neutralnym (3P). Do ochrony obwodów jednofazowych należy stosować odpowiednie wyłączniki RCD.
• Jaki jest zakres temperatury pracy? Dokładny zakres nie został podany w danych produktu. Standardowo urządzenia tego typu pracują w zakresie od -25°C do +55°C. W przypadku wątpliwości należy zapoznać się z dokumentacją techniczną.
