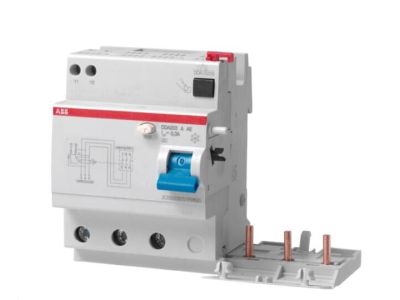

Blok różnicowo-prądowy DDA203 A-63/0,5 AE, 63A 3P 500mA A, pro M compact | 2CSB203701R4630 ABB

Alternatywny kod produktu: 2CSB203701R4630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA203 A-63/0,5 AE (symbol 2CSB203701R4630) to zaawansowane urządzenie zabezpieczające przeznaczone do współpracy z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przed sinusoidalnymi prądami upływowymi zmiennymi oraz stałymi pulsującymi prądami ziemnozwarciowymi. Klasa A gwarantuje skuteczną detekcję nawet trudnych do wykrycia prądów zakłóceniowych, co zwiększa bezpieczeństwo instalacji elektrycznych.

• Prąd znamionowy 63A: Odpowiedni do zabezpieczenia obwodów o średnim obciążeniu, takich jak linie zasilające maszyny przemysłowe lub instalacje komercyjne.
• Próg wyzwolenia 500mA: Zapewnia skuteczną ochronę przed zwarciami i prądami upływowymi, minimalizując ryzyko porażenia prądem lub pożaru.
• Klasa A: Wykrywa prądy upływowe sinusoidalne i stałe pulsujące, w tym zakłócenia generowane przez elektroniczne urządzenia zasilane z falowników lub prostowników.
• Dwa dodatkowe styki pomocnicze: Umożliwiają zdalne monitorowanie stanu bloku RCD oraz sterowanie obwodami awaryjnymi w systemach zabezpieczeń o wysokiej integralności.
• Pro M compact: Kompaktowa budowa ułatwia montaż w szafach rozdzielczych, oszczędzając miejsce przy zachowaniu pełnej funkcjonalności.

Zgodność z Normami

Blok RCD spełnia wymagania normy PN-EN 61008-1 dotyczącej wyłączników różnicowoprądowych. Posiada oznakowanie CE potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Blok różnicowo-prądowy DDA203 A-63/0,5 AE znajduje zastosowanie w instalacjach wymagających wysokiego poziomu ochrony przed prądami upływowymi i zwarciami.

• Instalacje przemysłowe – zasilanie maszyn i urządzeń o średnim poborze prądu.
• Obiekty komercyjne – biurowce, centra handlowe, magazyny z zabezpieczeniem obwodów gniazdkowych.
• Systemy awaryjne – zdalne sterowanie obwodami alarmowymi i sygnalizacyjnymi dzięki dodatkowym stykom pomocniczym.
• Instalacje zasilane przez układy elektroniczne – ochrona przed zakłóceniami generowanymi przez falowniki, zasilacze impulsowe lub prostowniki.

Wskazówki Montażowe

Montaż bloku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montować wyłącznie na szynie DIN 35mm w rozdzielnicy. Przed montażem upewnić się, że napięcie w instalacji zostało całkowicie odłączone. Blok należy połączyć z wyłącznikiem nadprądowym serii S200/S300P zgodnie z dokumentacją producenta. Dodatkowe styki pomocnicze należy podłączyć z uwzględnieniem wymagań systemu sterowania. Po montażu przeprowadzić test funkcjonalny przy użyciu przycisku TEST oraz pomiar rezystancji izolacji.

FAQ

• Czy blok RCD DDA203 jest kompatybilny z innymi seriami wyłączników? Tak, blok przeznaczony jest do współpracy z wyłącznikami nadprądowymi serii S200 i S300P, które należą do standardowego wyposażenia instalacji elektrycznych.
• Jakie prądy zakłóceniowe wykrywa blok klasy A? Blok klasy A wykrywa sinusoidalne prądy upływowe zmienne (AC) oraz stałe pulsujące prądy ziemnozwarciowe (pulsating DC), które charakterystyczne są dla zakłóceń generowanych przez urządzenia elektroniczne.
• Czy blok RCD posiada własny zasilacz? Nie, blok RCD wymaga zasilania z głównego obwodu, które zapewnia wyłącznik nadprądowy, do którego jest podłączony. Pobór mocy jest minimalny i nie wpływa na funkcjonalność systemu.
