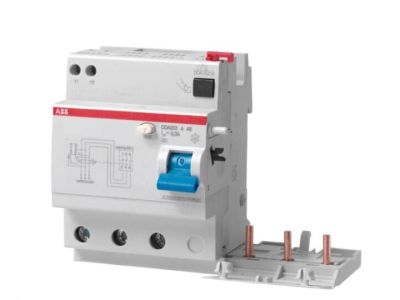

Blok różnicowo-prądowy DDA203 A-63/0,3 AE, 63A 3P 300mA A, pro M compact | 2CSB203701R3630 ABB

Alternatywny kod produktu: 2CSB203701R3630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA203 A-63/0,3 AE (symbol 2CSB203701R3630) to zaawansowany moduł ochronny zaprojektowany do współpracy z wyłącznikami nadprądowymi serii S200 i S300P. Charakteryzuje się czułością 300 mA i klasą A, co zapewnia skuteczną ochronę przed prądami upływowymi sinusoidalnymi i stałymi pulsującymi. Wyposażony w dwa dodatkowe styki do zdalnego otwierania obwodów awaryjnych, gwarantuje bezpieczeństwo instalacji w środowiskach komercyjnych i przemysłowych.

• Czułość 300 mA, klasa A: Wykrywa prądy upływowe sinusoidalne i stałe pulsujące, minimalizując ryzyko porażenia prądem i zwarć doziemnych.
• 2 dodatkowe styki do zdalnego otwierania: Umożliwiają integrację z systemami awaryjnymi i zabezpieczają obwody przed zwarciami w sytuacjach krytycznych.
• Maksymalny prąd znamionowy 63A: Odpowiedni do zabezpieczania obwodów o średnim obciążeniu, np. w instalacjach przemysłowych lub budynkach biurowych.
• Konfiguracja 3P (trójfazowa): Przeznaczony do instalacji trójfazowych, gdzie wymagana jest ochrona przeciwporażeniowa i zwarciowa we wszystkich fazach.
• Pro M compact: Kompaktowa konstrukcja modułowa umożliwiająca łatwy montaż na szynie DIN, oszczędzająca miejsce w rozdzielnicy.

Zgodność z Normami

Blok spełnia wymagania normy PN-EN 61008-1 oraz dyrektyw unijnych, posiadając oznaczenie CE. Został zaprojektowany zgodnie z wymaganiami dotyczącymi ochrony przeciwporażeniowej w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Blok różnicowo-prądowy DDA203 znajduje zastosowanie w instalacjach wymagających wysokiego poziomu bezpieczeństwa przeciwporażeniowego i zwarciowego.

• Ochrona instalacji przemysłowych, gdzie występują prądy upływowe sinusoidalne i stałe pulsujące.
• Zabezpieczenie obwodów w budynkach komercyjnych, takich jak biurowce, centra handlowe czy hotele.
• Integracja z wyłącznikami nadprądowymi serii S200 i S300P w rozdzielnicach elektrycznych.
• Systemy awaryjnego otwierania obwodów w instalacjach wymagających dodatkowej ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w chronionej instalacji. Blok należy zamontować na szynie DIN w odpowiedniej rozdzielnicy, zgodnie z kierunkiem faz. Przewody podłączyć zgodnie z oznaczeniami na obudowie – nie przekraczać maksymalnego prądu znamionowego 63A. Zapewnić odpowiednią przestrzeń montażową, aby umożliwić wentylację i uniknąć przegrzewania się elementów.

FAQ

• Czy blok DDA203 może współpracować z innymi wyłącznikami nadprądowymi? Tak, jest kompatybilny z wyłącznikami serii S200 i S300P, co umożliwia elastyczne projektowanie zabezpieczeń w instalacjach elektrycznych.
• Jaka jest maksymalna czułość bloku? Blok posiada czułość 300 mA, co oznacza, że wyłączy zasilanie przy prądzie upływowym równym lub większym niż 300 mA.
• Czy blok zapewnia ochronę przed zwarciami doziemnymi? Tak, dzięki klasie A wykrywa zarówno sinusoidalne, jak i stałe pulsujące prądy upływowe, co chroni przed zwarciami doziemnymi i porażeniami prądem.
