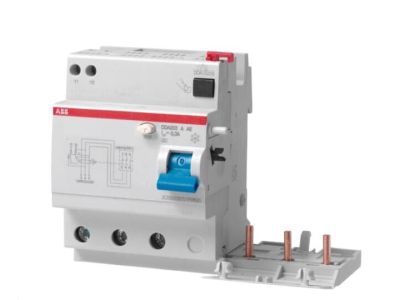

Blok różnicowo-prądowy DDA203 A-63/0,03 AE, 63A 3P 30mA A, pro M compact | 2CSB203701R1630 ABB

Alternatywny kod produktu: 2CSB203701R1630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA203 A-63/0,03 AE (symbol 2CSB203701R1630) to zaawansowane urządzenie zabezpieczające przeznaczone do współpracy z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przed sinusoidalnymi prądami zmiennymi i stałymi pulsującymi ziemnozwarciowymi, a także przed dotykiem pośrednim i dodatkową ochronę przed dotykiem bezpośrednim dzięki czułości 30 mA. Wyposażony w dwa dodatkowe styki do obwodów awaryjnych z pozytywnym bezpieczeństwem.

• Ochrona przed prądami upływu AC/DC: Skutecznie wykrywa i odcina zasilanie w przypadku wystąpienia zwarcia doziemnego, chroniąc instalację i użytkowników.
• Czułość 30 mA: Wysoka czułość zapewnia ochronę przed porażeniem prądem elektrycznym – standardowe rozwiązanie w instalacjach mieszkaniowych i komercyjnych.
• Dwa dodatkowe styki awaryjne: Umożliwiają zdalne sterowanie obwodami awaryjnymi i integrację z systemami bezpieczeństwa.
• Współpraca z S200/S300P: Kompatybilny z szeroką gamą wyłączników nadprądowych, co ułatwia projektowanie i modernizację instalacji.
• Pozytywne bezpieczeństwo: Mechanizm styków awaryjnych gwarantuje niezawodne działanie nawet w przypadku awarii zasilania pomocniczego.

Zgodność z Normami

Blok RCD DDA203 spełnia wymagania normy PN-EN 61008-1 oraz PN-EN 62423 dotyczących urządzeń ochronnych różnicowoprądowych. Posiada deklarację zgodności CE i może być stosowany w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Blok różnicowo-prądowy DDA203 znajduje zastosowanie w instalacjach wymagających wysokiego poziomu ochrony przeciwporażeniowej oraz w systemach, gdzie wymagana jest zdalna kontrola obwodów awaryjnych.

• Instalacje komercyjne i biurowe – ochrona przed porażeniem w gniazdach, obwodach gniazdkowych i oświetleniowych.
• Obiekty przemysłowe – zabezpieczenie maszyn i urządzeń wymagających dodatkowej ochrony przed prądami upływu.
• Pomieszczenia o podwyższonym ryzyku porażenia (np. łazienki, kuchnie gastronomiczne) – standardowe rozwiązanie w instalacjach zasilających gniazda.
• Systemy awaryjne – integracja z systemami przeciwpożarowymi i alarmowymi poprzez styki awaryjne.

Wskazówki Montażowe

Montaż bloku RCD powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie w stanie bez napięcia. Urządzenie montuje się na szynie DIN w rozdzielnicy. Należy zapewnić odpowiednią przestrzeń serwisową oraz odpowiednie momenty dokręcania połączeń zgodnie z dokumentacją techniczną. Styki awaryjne powinny być podłączone zgodnie z zaleceniami producenta wyłączników nadprądowych. Po montażu konieczne jest przeprowadzenie testu działania przyciskiem TEST.

FAQ

• Jaka jest maksymalna obciążalność prądowa bloku RCD? Blok DDA203 przeznaczony jest do współpracy z wyłącznikami nadprądowymi o maksymalnej obciążalności 63 A.
• Czy blok RCD chroni przed porażeniem prądem stałym? Tak – blok wykrywa zarówno prądy sinusoidalne zmienne (AC), jak i stałe pulsujące (DC), zapewniając kompleksową ochronę.
• Jakie jest przeznaczenie dodatkowych styków awaryjnych? Dodatkowe styki służą do zdalnego otwierania obwodów awaryjnych w celu odcięcia zasilania w sytuacjach zagrożenia, np. przy reakcji systemu przeciwpożarowego.
