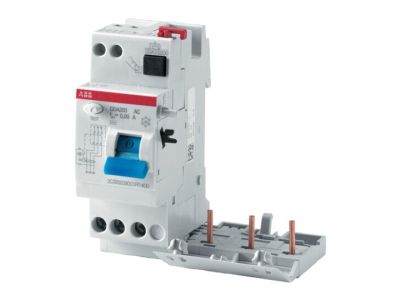

Blok różnicowo-prądowy DDA203 A-63/0,03 110V, 63A 3P 30mA A, pro M compact | 2CSB203199R1630 ABB

Alternatywny kod produktu: 2CSB203199R1630

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA203 A-63/0,03 (symbol 2CSB203199R1630) o prądzie znamionowym 63A i czułości 30mA to zaawansowane urządzenie zabezpieczające dla instalacji trójfazowych. Zapewnia ochronę przed sinusoidalnymi prądami zmiennymi i stałymi pulsującymi prądami ziemnozwarciowymi, chroniąc przed porażeniem oraz pożarem spowodowanym upływem prądu. Napięcie robocze testu obwodu wynosi 110V, co czyni go odpowiednim do zastosowań morskich i przemysłowych.

• Prąd znamionowy 63A, 3P: Zapewnia ochronę obwodów trójfazowych o maksymalnym obciążeniu do 63A, kompatybilny z wyłącznikami nadprądowymi serii S200 i S300P.
• Czułość 30mA: Wysoka czułość wykrywania prądów upływowych chroni przed porażeniem elektrycznym i pożarami wynikającymi z uszkodzeń izolacji.
• Ochrona przed prądami zmiennymi i stałymi pulsującymi: Rozszerzona funkcjonalność zabezpieczenia przed różnymi typami zakłóceń ziemnozwarciowych.
• Napięcie testu 110V: Specjalne napięcie robocze testu dostosowane do wymagań środowisk morskich i przemysłowych.
• Zastosowanie z wyłącznikami S200/S300P: Możliwość montażu z popularnymi wyłącznikami nadprądowymi, ułatwiająca integrację z istniejącymi instalacjami.

Zgodność z Normami

Blok DDA203 spełnia wymogi norm europejskich dotyczących ochrony przeciwporażeniowej i przeciwpożarowej. Posiada oznaczenie CE oraz deklarację zgodności z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego. Zgodny z normami IEC 61008-1 i IEC 60947-2.

Zastosowanie

Blok różnicowo-prądowy DDA203 przeznaczony jest do ochrony instalacji trójfazowych w wymagających środowiskach przemysłowych i morskich.

• Instalacje przemysłowe o wysokim ryzyku zwarć doziemnych – huty, zakłady chemiczne, stocznie.
• Obwody trójfazowe zasilające maszyny i urządzenia o dużym poborze mocy.
• Systemy zasilania w obiektach morskich – statki, platformy wiertnicze, porty.
• Instalacje o podwyższonym ryzyku porażenia, wymagające ochrony 30mA.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie w obwodzie. Blok montować z lewej strony wyłącznika nadprądowego serii S200/S300P, zgodnie z kierunkiem przepływu prądu. Po montażu konieczne jest przeprowadzenie testu działania przyciskiem "TEST" z napięciem odpowiednim do lokalnych wymagań (110V w tym modelu). Regularne testy co 6 miesięcy zalecane przez producenta.

FAQ

• Czy blok DDA203 współpracuje z innymi seriami wyłączników? Tak, zaprojektowany do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Inne serie mogą wymagać specjalnych adapterów.
• Jakie jest typowe napięcie testu dla tego bloku? Napięcie robocze testu obwodu wynosi 110V, dostosowane do wymagań środowisk morskich i przemysłowych.
• Czy blok chroni przed zwarciami doziemnymi? Tak, zapewnia ochronę przed prądami upływowymi sinusoidalnymi i stałymi pulsującymi, co minimalizuje ryzyko zwarć doziemnych i porażeń.
