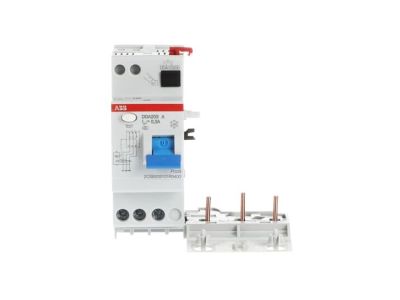

Blok różnicowo-prądowy DDA203 A-40/0,3, 40A 3P 300mA A, pro M compact | 2CSB203101R3400 ABB

Alternatywny kod produktu: 2CSB203101R3400

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA203 A-40/0,3 (symbol 2CSB203101R3400) to kompaktowe rozwiązanie z serii DDA200, zaprojektowane do montażu z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia ochronę przed prądami upływowymi AC i DC, a także przed dotykiem pośrednim i bezpośrednim dzięki czułości 30 mA. Idealny do instalacji mieszkaniowych, komercyjnych i przemysłowych, gdzie wymagana jest wysoka niezawodność i bezpieczeństwo.

• Czułość 30 mA: Szybka reakcja na upływ prądu chroniąca przed porażeniem elektrycznym i pożarami wynikającymi z uszkodzeń izolacji.
• Ochrona przed prądami AC i DC: Skuteczna detekcja zarówno sinusoidalnych prądów zmiennych, jak i stałych pulsujących, co zwiększa zakres zastosowań.
• Montaż z wyłącznikami nadprądowymi S200/S300P: Kompaktowa konstrukcja ułatwia integrację z aparaturą modułową, oszczędzając miejsce w rozdzielnicy.
• Trzy bieguny (3P): Przeznaczony do obwodów trójfazowych, zapewnia kompleksową ochronę w instalacjach przemysłowych i komercyjnych.
• Prąd znamionowy 40A: Odpowiedni do zabezpieczania obwodów o średnim i dużym obciążeniu prądowym.

Zgodność z Normami

Blok spełnia wymagania normy PN-EN 61008-1 oraz dyrektywy niskonapięciowej 2014/35/UE. Posiada oznakowanie CE, potwierdzające zgodność z europejskimi standardami bezpieczeństwa.

Zastosowanie

Blok różnicowo-prądowy DDA203 A-40/0,3 znajduje szerokie zastosowanie w instalacjach wymagających wysokiego poziomu ochrony przeciwporażeniowej i przeciwpożarowej.

• Instalacje mieszkaniowe – ochrona gniazd wtykowych, obwodów oświetleniowych i urządzeń AGD.
• Obiekty komercyjne – biura, sklepy, hotele, gdzie konieczna jest ochrona wielu obwodów.
• Przemysł – zabezpieczenie maszyn, urządzeń i obwodów zasilających wrażliwe urządzenia elektroniczne.
• Budynki użyteczności publicznej – szkoły, szpitale, centra handlowe wymagające niezawodnej ochrony przeciwporażeniowej.

Wskazówki Montażowe

Montaż bloku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Blok należy zamontować na szynie DIN w rozdzielnicy, a następnie połączyć z wyłącznikiem nadprądowym serii S200 lub S300P. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Należy sprawdzić poprawność połączeń i dobór odpowiedniego momentu dokręcania przewodów (zgodnie z dokumentacją techniczną). Po montażu przeprowadzić test funkcjonalny przyciskiem TEST.

FAQ

• Jakie typy prądów wykrywa blok DDA203 A-40/0,3? Blok zapewnia ochronę przed sinusoidalnymi prądami zmiennymi AC oraz stałymi pulsującymi prądami DC, co zwiększa zakres jego zastosowań w różnych typach instalacji.
• Czy blok można stosować w obwodach jednofazowych? Blok przeznaczony jest do obwodów trójfazowych (3P). Do ochrony obwodów jednofazowych należy zastosować odpowiedni blok z serii DDA200 o innym układzie biegunów.
• Jaka jest maksymalna wartość prądu upływowego, przy której blok zadziała? Blok reaguje na prądy upływowe o wartości 30 mA, co gwarantuje szybką reakcję i ochronę przed porażeniem.
