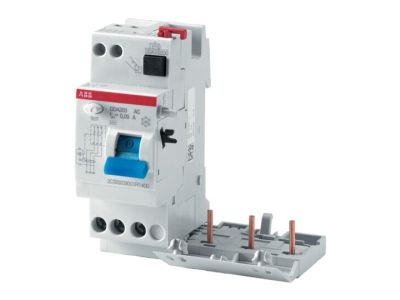

Blok różnicowo-prądowy DDA203 A-40/0,1, 40A 3P 100mA A, pro M compact | 2CSB203101R2400 ABB

Alternatywny kod produktu: 2CSB203101R2400

Opis i Kluczowe Cechy

Blok różnicowo-prądowy **DDA203 A-40/0,1** (symbol **2CSB203101R2400**) to modułowe urządzenie zabezpieczające przeznaczone do współpracy z wyłącznikami nadprądowymi serii **S200** i **S300P**. Zapewnia ochronę przeciwporażeniową oraz przeciwpożarową poprzez wykrywanie i natychmiastowe wyłączenie zasilania w przypadku wystąpienia prądów upływowych. Posiada certyfikację **pro M compact**, co gwarantuje wysoką niezawodność i trwałość w instalacjach mieszkaniowych, komercyjnych i przemysłowych.

• Zakres prądów znamionowych 40A: Zapewnia ochronę obwodów o maksymalnym prądzie roboczym do 40 amperów, kompatybilnych z wyłącznikami serii S200/S300P.
• Czułość 100mA: Wykrywa i reaguje na prądy upływowe o wartości 100 miliamperów, chroniąc przed ryzykiem porażenia prądem i pożaru spowodowanego zwarciem doziemnym.
• 3-biegunowa konstrukcja (3P): Przeznaczony do zabezpieczania obwodów trójfazowych z neutralnym przewodem, standardowo stosowany w instalacjach przemysłowych i komercyjnych.
• Ochrona przed prądami sinusoidalnymi i stałymi pulsującymi: Wykrywa zarówno prądy AC o przebiegu sinusoidalnym, jak i prądy DC o charakterze pulsującym, zapewniając kompleksową ochronę przed różnymi typami zwarć doziemnych.
• Dodatkowa ochrona przeciwporażeniowa (≤30mA): Możliwość zastosowania jako dodatkowy człon ochronny w układach wymagających podwyższonej ochrony przeciwporażeniowej (np. w pomieszczeniach mokrych lub wilgotnych).

Zgodność z Normami

Blok RCD **DDA203 A-40/0,1** spełnia wymagania norm **PN-EN 61008-1** oraz **PN-EN 62423** dotyczących wyłączników różnicowoprądowych. Produkt posiada deklarację zgodności **CE** i certyfikat **pro M compact**, potwierdzający jego wysoką jakość i niezawodność w warunkach eksploatacyjnych.

Zastosowanie

Blok RCD **DDA203 A-40/0,1** znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających wysokiego poziomu bezpieczeństwa przeciwporażeniowego i przeciwpożarowego.

• Instalacje mieszkaniowe: Ochrona gniazd wtykowych, obwodów oświetleniowych i urządzeń AGD w domach jednorodzinnych i mieszkaniach.
• Obiekty komercyjne: Zabezpieczanie obwodów gniazd w biurach, hotelach, centrach handlowych oraz innych pomieszczeniach użyteczności publicznej.
• Przemysł i budownictwo: Ochrona maszyn i urządzeń przemysłowych, obwodów zasilających w warsztatach, halach produkcyjnych i na placach budowy.
• Obiekty o podwyższonym ryzyku porażenia: Stosowany w pomieszczeniach mokrych (łazienki, baseny, kuchnie przemysłowe) oraz w instalacjach zasilających urządzenia o wysokiej mocy.

Wskazówki Montażowe

Montaż bloku RCD **DDA203 A-40/0,1** powinien być wykonany przez wykwalifikowany personel z uprawnieniami **SEP**, zgodnie z obowiązującymi przepisami i schematami producenta. Urządzenie należy instalować w rozdzielnicy elektrycznej na standardowej szynie **TS 35**, współpracując z wyłącznikami nadprądowymi serii **S200** lub **S300P**. Przed montażem upewnić się, że obwód jest całkowicie odłączony od napięcia. Po zainstalowaniu należy przeprowadzić test działania przyciskiem **TEST** i zweryfikować poprawność współpracy z zabezpieczającymi wyłącznikami nadprądowymi.

FAQ

• Czy blok RCD DDA203 może współpracować z innymi seriami wyłączników? Tak – dedykowany jest do współpracy z wyłącznikami nadprądowymi serii **S200** i **S300P**. Przed montażem należy sprawdzić kompatybilność z konkretnym modelem wyłącznika.
• Jakie jest maksymalne obciążenie prądowe bloku RCD? Blok **DDA203 A-40/0,1** obsługuje maksymalny prąd znamionowy **40A**, co oznacza, że może być stosowany w obwodach o prądzie roboczym nieprzekraczającym tej wartości.
• Czy blok RCD wykrywa prądy stałe pulsujące? Tak – blok wyposażony jest w układ detekcji zarówno prądów sinusoidalnych (AC), jak i stałych pulsujących (DC), co zapewnia kompleksową ochronę przed różnymi typami zwarć doziemnych.
