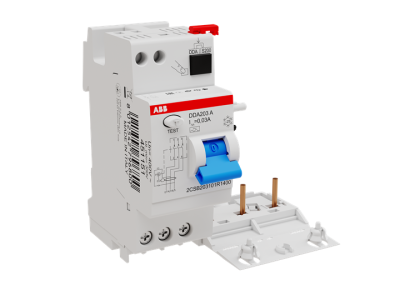

Blok różnicowo-prądowy DDA203 A-40/0,03, 40A 3P 30mA A, pro M compact | 2CSB203101R1400 ABB

Alternatywny kod produktu: 2CSB203101R1400

Opis i Kluczowe Cechy

Blok różnicowo-prądowy DDA203 A-40/0,03 (symbol 2CSB203101R1400) to zaawansowany moduł ochronny przeznaczony do współpracy z wyłącznikami nadprądowymi serii S200 i S300P. Zapewnia kompleksową ochronę przeciwporażeniową, wykrywając sinusoidalne prądy zmienne i stałe pulsujące prądy ziemnozwarciowe. Przeznaczony do instalacji mieszkaniowych, komercyjnych i przemysłowych.

• Prąd znamionowy 40A: Kompatybilny z wyłącznikami nadprądowymi o prądzie znamionowym do 40A, zapewniając płynne działanie w typowych obwodach instalacyjnych.
• Czułość 30mA: Wysoka czułość wykrywania prądów upływowych minimalizuje ryzyko porażenia prądem elektrycznym i chroni osoby przed zagrożeniami porażeniowymi.
• Ochrona 3P (trójfazowa): Zapewnia ochronę w układach trójfazowych, identyfikując nierównomierności prądowe we wszystkich trzech fazach.
• Dodatkowa ochrona przeciwporażeniowa: Obejmuje ochronę przed stykami pośrednimi i bezpośrednimi, zgodnie z wymaganiami norm bezpieczeństwa instalacji elektrycznych.
• Montaż z serią S200/S300P: Zaprojektowany do współpracy z wyłącznikami nadprądowymi tej samej serii, ułatwiając montaż i konserwację w rozdzielnicach modułowych.

Zgodność z Normami

Blok RCD DDA203 spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej i bezpieczeństwa instalacji elektrycznych. Produkt posiada deklarację zgodności CE i jest zgodny z normami VDE, IEC oraz HD 60364. Przeznaczony do stosowania w instalacjach zgodnych z europejskimi standardami bezpieczeństwa.

Zastosowanie

Blok różnicowo-prądowy DDA203 A-40/0,03 znajduje zastosowanie w szerokim zakresie instalacji elektrycznych, gdzie wymagana jest skuteczna ochrona przeciwporażeniowa i przeciwpożarowa.

• Instalacje mieszkaniowe – ochrona obwodów gniazdkowych i oświetleniowych w mieszkaniach i domach jednorodzinnych.
• Obiekty komercyjne – biura, sklepy, hotele, gdzie konieczna jest ochrona przed prądami upływowymi w sieciach trójfazowych.
• Przemysłowe układy zasilania – ochrona maszyn i urządzeń przed zwarciami doziemnymi w halach produkcyjnych i warsztatach.
• Modernizacje instalacji – wymiana istniejących bloków RCD na nowoczesne rozwiązania o wyższej czułości i niezawodności.

Wskazówki Montażowe

Montaż bloku RCD powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Blok montować na szynie DIN w bezpośrednim sąsiedztwie wyłącznika nadprądowego serii S200/S300P, zgodnie z dokumentacją techniczną. Połączenia wykonywać przewodami o odpowiednim przekroju, dokręcając zaciski z zalecanym momentem (zgodnie z normami producenta). Po montażu przeprowadzić test działania przyciskiem TEST – blok powinien natychmiast wyłączyć zasilanie. Regularnie sprawdzać działanie bloku w ramach przeglądów instalacji.

FAQ

• Czy blok RCD jest kompatybilny z innymi seriami wyłączników nadprądowych? Blok DDA203 został zaprojektowany do współpracy wyłącznie z wyłącznikami nadprądowymi serii S200 i S300P. Stosowanie z innymi seriami może prowadzić do nieprawidłowego działania.
• Jaki jest zakres temperatur pracy bloku? Zakres temperatur nie został określony w danych produktu. Zaleca się stosowanie w standardowych warunkach środowiskowych (od -5°C do +40°C), zgodnie z typowymi wymaganiami dla aparatury modułowej.
• Czy blok RCD wymaga dodatkowego zabezpieczenia przeciwprzepięciowego? Blok DDA203 nie posiada wbudowanej ochrony przeciwprzepięciowej. W przypadku potrzeby ochrony przed przepięciami zaleca się stosowanie dodatkowych układów ochronnych w instalacji.
